超高精度OCXO クロック OP21A-D〜OP18A-D

超高精度OCXO搭載 10MHzクロック OP21A〜OP18A マルチ出力

CYBERSHAFT OCXO OP20A/OP21A

10MHz マスタークロック OP21A-D〜OP18A-D  (価格は全て税込)

型番:UPOCXO-OP21A-D 外部DC専用 販売価格 US$ 6728 (在庫無し)
型番:UPOCXO-OP20A-D 外部DC専用 販売価格¥638,000
型番:UPOCXO-OP19A-D 外部DC専用 販売価格¥468,600
型番:UPOCXO-OP18A-D 外部DC専用 販売価格¥420,200
型番:LTPW02 外部DC電源 販売価格¥38,500


サイバーシャフトの技術と経験を結集した、フラッグシップモデルのマスタークロックです。
従来製品の実績と評価データから、十分自信を持ってお薦めできる特性に仕上げました。
4出力を装備してシングルDACシステムやHUB等の複数の10MHz入力が必要なシステムに対応できます。
新品のOCXOユニットを、長期の校正によって安定したユニットを選別して搭載しました。
次世代リニアレギュレターLT3045を3基搭載した超低ノイズ、超高PSRRの2次電源回路を採用。
驚異的な低位相雑音-121dBc/Hz(@offset 1Hz OP21A)のグレードまでをカバーしています。
★AC電源内蔵タイプは、販売完了いたしました。
★OCXOユニットの円安による仕入れ価格の大幅な変動のため、在庫が流動的なOP21A-Dの価格をUS$連動とさせていただきました。

特徴

  • 本製品は、新品のOCXOを使用し、長期校正によって抜群の安定度を持ったユニットのみを選別し搭載しました。
  • OCXOユニットを、防磁プレートと遮熱ボードにより構成された堅牢なBOXにより、OCXOの性能を最大に発揮できる環境を保持しています。
  • シングルDACやHUB等の機器構成で複数のクロック信号が必要な場合に便利な4系統出力を装備。それぞれの系統で50Ωまたは75Ωのインピーダンスの設定が可能です。(実用新案登録済)
  • 出力のGND電位を本体のGNDに接続するか、アイソレート(絶縁)するか各チャンネル毎に設定できます。(実用新案登録済) オーディオシステム毎に異なる複雑なGND処理に、きめ細かく対応する事ができます。
  • クロックの出力レベルは、1.6Vp-pまたは3.0Vp-pがスイッチで切り換えできるので、ほぼ全てのオーディオ機器に接続して使用可能となっています。(4系統共通切換式)
  • オーブン回路が正常に動作してOCXOのユニット温度を管理できるLEDモニターを搭載。
  • 外部DC電源から供給されたDCは、次世代リニアレギュレターである超低ノイズ、超高PSRRのLT3045x3基によって徹底的にノイズを排除する回路となっています。
  • 内部基板には、通常の倍である70μm厚の銅箔基板を使用。 何度も検証を繰り返した内部レイアウトは最良の状態に仕上がっています。
  • シャーシ底部には、2mm厚のアルミ材に加え3mm厚の純銅板を固定し合計5mmの堅牢な制振構造となっています。また、どのような設置面でも安定できるアルミダイキャスト3点支持足を採用。4mmネジでオプションのスパイクインシュレーターへの交換も可能。
  • 高精度校正された測定器を用いて厳密に特性を計測。1台毎に位相雑音・アラン分散をプロットしてクロック品質を保証します。
  • 2年間の無償修理保証が付いています。

CYBERSHAFT LTPW01 OP21A

超低ノイズ・超高PSRRリニア電源レギュレター

新世代リニアレギュレターLT3045の性能を究極に発揮する3基構造のレギュレター回路を搭載
CYBERSHAFT OP21A-1 POWER

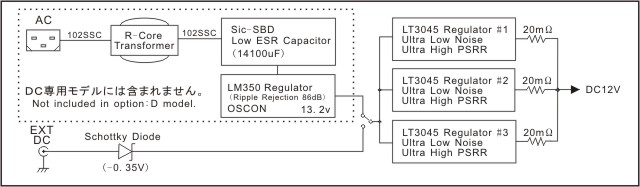

外部DC端子から入力されたDCは、非常に高いPSRRが得られるLT3045を3基並列の電流を分散する回路により12Vにレギュレートされ、クリーンなDCがOCXOに供給されます。
注)PSRR(Power Supply Rejection Ratio)電源電圧変動除去比のこと。入力される電源に電源リップルがある場合に、その電源リップルを取除く能力。

出力インピーダンス 50Ω/75Ω切り換え機能について

CYBERSHAFT IMPEDANCE SWITCH

 オーディオ機器の外部10MHzクロック入力のインピーダンスは、50Ωまたは75Ωの製品に分かれています。測定機器では50Ωが一般的ですが、オーディオ機器はワードクロックの入力インピーダンスが75Ωである事から、外部10MHzの入力も75Ωである場合が多いです。インピーダンスの整合は、反射波の発生を防ぐために有効ですので、お使いのオーディオ機器の外部クロック入力のインピーダンスに合わせる事が最適です。
 弊社クロック製品は、クロック出力インピーダンスをスイッチにより、お使いの機器に合わせて75Ω/50Ωに設定出来ます。(実用新案登録済)
 もし、将来にお使いのオーディオ機器が変更になった場合でも、外部10MHzクロックのインピーダンス整合は確実に対応できます。

出力GND 絶縁/筐体GND選択機能について

OCXO OP20A/OP21A GND

 各出力のGND電位は「筐体GNDから絶縁」または「筐体GND」が切り換えできます。本機の出力のGNDが共通に接地されていると、複数の機器を接続した際に各機器のGND電位差が接続ケーブルのGNDを経由して流れるためGNDループというノイズを発生させる原因となります。そのため、通常は各出力のGNDは絶縁されていた方が対ノイズには良い結果が得られます。お使いのシステムによっては各機器のGNDをしっかりと大地接地を行っている場合もあります。このような各機器間のGND電位差が無い場合には、出力GNDが筐体GNDに接地されていた方が対ノイズには良い結果が得られる場合もあります。
 オーディオシステムの環境は様々ですので、ご自身の環境に合わせて最適な方法を選ぶ事ができます。本機底板には、筐体GND端子を備えています。

外部DC電源について

本機は、外部DC電源専用です。外部DCの仕様は、14V〜16V 1Aです。推奨電圧は14Vです。LT3045は、入出力電圧差が1Vでも十分にノイズを除去できます。規定内で入出力電圧差が少ないほどLT3045の能力を発揮できます。そのため、本体内蔵の1次電源は13.2Vに設定しています。外部電源の場合は、ショットキーダイオードの電圧降下0.35Vを考慮して14Vを推奨している根拠となります。しかし、14Vの外部電源規格は希ですので15Vの電源でも適切に運用できます。内部にノイズを誘導させないために出来るだけリプルノイズが少ないDCを供給してください。
RS 478-820
外部DCプラグ規格は、2.1mm/5.5mmとなります。通常のDCプラグも使用できますが、ねじ込み可能なジャックを使用していますので【RS製品 487-820】のプラグを推奨いたします。
( RSは、世界中で容易に入手可能です。【RS WORLD WIDE】)
※外部DC専用モデルは、外部DC電源でのみ動作可能です。

搭載されているOCXOについて

 世界のトップメーカーから弊社の要求仕様により納入されたオーディオ品質に最も適した特性のOCXOを採用しました。さらに、新品のユニットが納入されてから数ヶ月間社内校正し、非常に安定した特性を持つ個体を選別して搭載しています。(メーカー名・型番は非公開です。)

OCXO特性 選別値

 本製品に搭載しているOCXOは、新品のOCXOユニットを数ヶ月間の校正を経て安定した個体を使用しています。 オーディオ用のクロックとして最適な選別を行うために、位相雑音特性および、より精査が可能な短期安定度(アラン分散)との総合的な評価を行っています。
 内臓OCXOユニットの出力特性のみの計測では製品の評価は出来ません。弊社の校正の測定は、OCXOユニットの出力を直接では無く、バッファー回路も含めた全ての性能を評価する為に製品の出力端子から計測されています。



<グレード選別値> PN = 位相雑音 ADEV=アラン分散

製品グレード PN offset 1Hz PN offset 10Hz ADEV TAU=1sec
OP21A-D < -121dBc/Hz < -140dBc/Hz < 1.6E-13 (0.00016ppb/s)
OP21E-D [1] < -121dBc/Hz < -140dBc/Hz < 1.95E-13 (0.000195ppb/s)
OP21E-D [2] < -120dBc/Hz < -140dBc/Hz < 1.6E-13 (0.00016ppb/s)
OP20A-D < -120dBc/Hz < -140dBc/Hz < 1.95E-13 (0.000195ppb/s)
OP19A-D < -119dBc/Hz < -140dBc/Hz < 3.0E-13 (0.00030ppb/s)
OP18A-D < -118dBc/Hz < -140dBc/Hz < 3.4E-13 (0.00034ppb/s)

※以前に公表していたグレード別参考値の値を、弊社で実際に使用している選別値に変更して公開いたしました。既に販売された全ての製品は、この表のOP選別値で出荷されています。
・OP21E/-Dの仕様は、OP21AとOP20Aの中間的な特性の位置付けになります。
 [1][2]の様に、PNまたはADEVのどちらかがOP21Aの仕様値を満たします。
 総合特性は、[1][2]ともほぼ同等です。[1]または[2]の指定は出来ません。



上記値は、一般的なカタログ値(Typical)では無く個別に計測した保証値ですので、製品の品質は一定です。いわゆる「はずれ」はありません。
※位相雑音オフセット1Hzの値は、平均化誤差を回避するためオフセット1.000Hzから1.099Hzの値の適切値が採用されます。位相雑音の測定は、非常にセンシティブであり測定器や測定の誤差があります。表記の位相雑音値は絶対値ではなく測定の誤差を含みます。表記された位相雑音値は、弊社の同一条件によって計測された値であり、製品のグレード分けの指標です。
アラン分散の短期安定度の値は、国際標準で明確に定められていないため各校正機関の間で大きな誤差が出る場合があります。上記の選別値は弊社の校正機器での値とさせていただきます。



・各OPグレードには、ホログラム付きの「OPグレード証明書」が必ず添付されます。
OCXO OP20A/OP21A GRADE CERTIFICATE
中央には改ざん防止シールが貼られます。右端にはホログラムが印刷されます。さらに、本体内部にはOCXOユニットにオプショングレード証明書に記載されたシリアル番号のホログラムシートが貼られます。セカンドユース購入の際は、必ずご確認ください。

使い方

 本機の背面にある10MHzクロック出力をBNCケーブルでお使いのオーディオ機器の外部10MHzクロック入力に接続するだけです。あとはオーディオ機器側の設定を外部クロック入力にするように変更して下さい。(自動で切り替わる機器もあります。)

適合するオーディオ製品

"ESOTERIC Grandioso T1,K1X,K1,P1X,P1X,P1,D1X,D1,K-01XD,K-01Xs,K-01X,K-01,K-03XD,K-03Xs,K-03X,K-03,K-05Xs,K-05X,K-05,K-07Xs,K-07X,K-07,D-02X,D-02,D-05X,D-07X,P-021,P-02X,N-01XD,N-01,N-03T,N-05XD,N-05,G-0,G-0s,G-0Rb,G-02,G-03X / TEAC UD-701N,UD-503,UD-505,UD505-X,NT-503,NT-505,NT-505-X,VRDS-701T,VRDS-701,PD-505T / TASCAM CG1000 / dCS Vivaldi clock,Paganini clock,Scarlatti Clock / MUTEC iCLOCK,MC-3+,MC-3+USB / Antelope Audio Isochrone OCX HD,OCX-V,OCX,TRINITY,PURE2,ZODIAC PLATINUM,Amari / VMV SMSL D3 / DELA N1-S38 / Phasemation HD-7A / SFORZATO DSP-Vera,DSP-Dorado,DSP-Pavo,DSC-Vera,DSC-Drado,DSC-Grus,DSP-01,DST-01,DSP-03,DSP-05 / SPEC RMP-X1 / Sound Warrior SWD-CL10 (OCX) / TechDAS D-7,D7i / M2TECH EVO DAC TWO PLUS,HIFACE EVO TWO / CH Precision C1,D1 / Triode TRV-CD6SE/BK / aurender W20,N20,N150 / soulnote D-3,D-2,S-3 / SOtM sMS-200ultra,tX-USBultra,SOtM sNH-10G (いずれも要 マスタークロック入力機能) /GUSTARD U16,U18,R26,A26,X26pro / Singxer SU-2 / iFi Audio Pro iDSD (Signature) / UpTone Audio EtherREGEN / Audio Gd DI-20HE,DI-20,R-7HE (version 2020),R-7 (version 2020)"
他、10MHzクロック入力があるマスタークロックジェネレーター、CDP、DDC、DAC、Audio HUB 等
※お使いになる機器の仕様がご不明の場合は、機種名とともにお問い合わせ下さい。

仕 様

超低位相雑音OCXO搭載 10MHz発振器
付属品 取扱説明書、 試験成績書、位相雑音・アラン分散特性グラフ、75オーム終端子3個 (未使用出力終端用)
○別売オプションで、BNCケーブルをご用意いたしております。
出力: 10MHz x 4系統 サイン波
出力レベル: LOW時 1.6V p-p HIGH時 3.0v p-p (4系統共通切換50オーム時)
出力インピーダンス: 50オーム / 75オーム 各系統は単独切換式
出力GND電位: 本体GND/絶縁 の切り換え可能 (各系統は単独切換式)
外部DC電源: DC13.5V 〜 16V 1A
外部DCプラグ規格: 2.1mm/5.5mm ねじ込み可能
本体サイズ:W230mm x D250mm x H95mm (突起部含む) オプション使用時 H100mm
重量 約 3.8 Kg
○2年間の無償修理保証付き ○国内生産物賠償責任保険加入済み製品
※デザイン・仕様は、改良のため予告なく変更する事があります。

製品型番説明

型番 "UPOCXO-OPxxx"固有型番

スパイクインシュレーター オプション

スパイクインシュレーター 型番:SPF-01 販売価格 3個セット¥13,800
メカニックダイオード構造により、接地面からの振動をブロックします。
ネジ経4mmで標準のアルミダイキャストインシュレーターと交換して使えます。



スパイクと台座が一体化しますので、機器の設置や移動に手間がかかりません。
出荷時は、標準のアルミダイキャストインシュレーターが本体に取り付けられて、本オプションは先端破損防止のため同梱されます。簡単に装着可能です。
[KRYNA社 T-PROP TP-3 M4]の製品です。
( 弊社斡旋品 )



★弊社旧製品は、交換ができない機種がありますのでご注意ください。

サイバーシャフト製 高純度リニア外部電源 オプション

CYBERSHAFT LTPW01
型番LTPW02 キャストパネル無しデザイン 販売価格¥38,500 (税込) 販売中
サイバーシャフトの技術をすべて投入して設計された高純度リニア電源です。
詳細は、【こちら】の製品ページでご覧下さい。

Gallery

画像をクリックすれば大きい写真が見られます。

OCXO OP20A/OP21A

OCXO OP20A/OP21A

OCXO OP20A/OP21A





OCXO OP20A/OP21A

OCXO OP20A/OP21A

OCXO OP20A/OP21A





オーディオユーザー様の声

Q&A

「OP21A」「OP21E」「OP20A」と「OP20E」の各製品の違いは何ですか?

搭載されるOCXOの位相雑音特性とアラン分散の短期安定度の特性が異なります。他は、すべて同じです。

UltimateやLimited2のOP20と「OP20A」のグレードの違いは何ですか?

Ultimate/Limited2のOP20のOCXOユニット選別条件と「OP20A」のユニット選別条件は、全く同等です。同様に、Ultimate/Limited2のOP21のOCXOユニット選別条件と「OP21A」のユニット選別条件も、全く同等です。他に違いとしては、OCXO Type3のオフセット1KHz以降の特性がOCXO Type2よりも-5dBc/Hzほど良くなっています。

電源をONにしてから、どれぐらいで安定しますか?

OCXOですので電源投入後30分程度で安定します。ただし、高精度発振器は他の物でも同様なのですが数十時間をかけて徐々に本来の特性が出てきます。消費電力も僅かですので、基本的には電源は切らずに常時通電でお使いになられる事をお勧めいたします。

購入後に定期的な点検は必要ですか?必要であればどの程度の周期が適切ですか?

オーディオ用としての用途でしたら経年的に変化する可能性がある周波数値は、ほとんど問題では無いので特に定期的な調整は必要ないと思います。サービスといたしまして、保証期間内でしたら2回までの周波数確度の調整は無償で承っております。(送料はお客様ご負担) 後々の点検には有償となりますが5,500円(送料別)にてアラン分散・位相雑音計測と周波数確度の再校正も承ります。
