超高精度OCXO搭載 10MHzクロック Palladium OP11-OP17 単出力

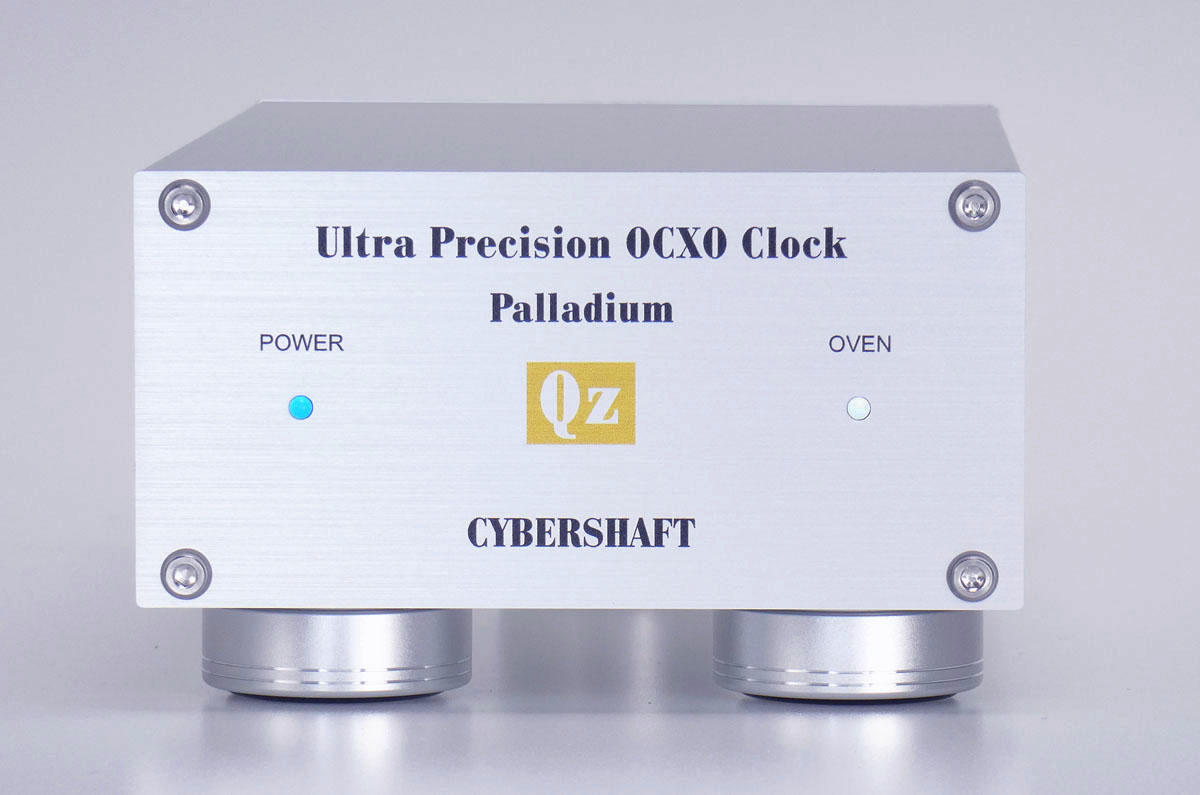

CYBERSHAFT OCXO Palladium

10MHz マスタークロック Palladium(パラジウム) 10月20日発売開始

型番:UPOCXO-PA-OP11〜OP17 外部DC専用モデル 販売価格¥95,700〜\193,600(税込)


サイバーシャフトの技術と経験を結集した、価格重視のハイエンドオーディオ向けマスタークロックです。超高精度OCXO Type5を搭載し、単出力にする事で、高性能でありながら価格を抑えました。外部DC電源専用に加えて、内部に次世代リニアレギュレターLT3045を2基搭載した超低ノイズ、超高PSRRのレギュレーター回路を搭載。
超低位相雑音-111dBc/Hz〜-117dBc/Hz (@offset 1Hz)のOP11〜OP17グレードをご用意いたしました。
※外部DC電源は、Palladium本体と別売です。

特徴

  • 本製品は、新品のOCXO Type5を採用し、長期校正によって抜群の安定度を持ったユニットを選別し搭載しました。
  • OCXOユニットに、遮熱ボードにより構成された堅牢な保温ケースを加えて、OCXOの性能を最大に発揮できる環境を保持しています。
  • サイバーシャフトクロック製品の中で、一番の小型高性能を目指して仕上げられたデザインとなっています。
  • どのような設置面でも安定できるアルミダイキャスト3点支持足を採用。4mmネジでオプションのスパイクインシュレーターへの交換も可能。
  • 出力は、50Ωまたは75Ωのインピーダンスの設定が可能です。(実用新案登録済)
  • 出力のGND電位を本体のGNDに接続するか、アイソレート(絶縁)するか設定できます。(実用新案登録済) のオーディオシステム毎に異なる複雑なGND処理に、きめ細かく対応する事ができます。
  • 外部DC電源から供給されたDCを、本機内部の超低ノイズ・超高PSRRのLT3045を2基構造でレギュレートします。真のクリーンなDCがOCXOに供給されます。
  • 内部基板には、通常の倍である70μm厚の銅箔基板を使用。 何度も検証を繰り返した内部レイアウトは最良の状態に仕上がっています。
  • オーブン回路が正常に動作してOCXOのユニット温度を管理できるLEDモニターを搭載。
  • 高精度校正された測定器を用いて厳密に特性を計測。1台毎に出力部での位相雑音・アラン分散をプロットしてクロック品質を保証します。
  • 2年間の無償修理保証が付いています。

CYBERSHAFT Palladium rear

超低ノイズ・超高PSRRリニア電源レギュレター

新世代リニアレギュレターLT3045の性能を究極に発揮する2基構造のレギュレター回路搭載
CYBERSHAFT LT3045 power 2
外部DC端子から入力されたDCは、LT3045を2基並列に使用して電流を分散する事で、非常に高いPSRRが得られる回路により12VにレギュレートされクリーンなDCがOCXOに供給されます。
注)PSRR(Power Supply Rejection Ratio)電源電圧変動除去比のこと。入力される電源に電源リップルがある場合に、その電源リップルを取除く能力。

出力インピーダンス 50Ω/75Ω切り換え機能について

CYBERSHAFT IMPEDANCE SWITCH

 オーディオ機器の外部10MHzクロック入力のインピーダンスは、50Ωまたは75Ωの製品に分かれています。測定機器では50Ωが一般的ですが、オーディオ機器はワードクロックの入力インピーダンスが75Ωである事から、外部10MHzの入力も75Ωである場合が多いです。インピーダンスの整合は、反射波の発生を防ぐために有効ですので、お使いのオーディオ機器の外部クロック入力のインピーダンスに合わせる事が最適です。
 弊社クロック製品は、クロック出力インピーダンスをスイッチにより、お使いの機器に合わせて75Ω/50Ωに設定出来ます。(実用新案登録済)
 もし、将来にお使いのオーディオ機器が変更になった場合でも、外部10MHzクロックのインピーダンス整合は確実に対応できます。

出力GND 絶縁/筐体GND選択機能について

CYBERSHAFT GND ISOLATE

 出力のGND電位は「筐体GNDから絶縁」または「筐体GND」が切り換えできます。本機の出力のGNDが共通に接地されていると、複数の機器を接続した際に各機器のGND電位差が接続ケーブルのGNDを経由して流れるためGNDループというノイズを発生させる原因となります。そのため、通常は各出力のGNDは絶縁されていた方が対ノイズには良い結果が得られます。お使いのシステムによっては各機器のGNDをしっかりと大地接地を行っている場合もあります。このような各機器間のGND電位差が無い場合には、出力GNDが筐体GNDに接地されていた方が対ノイズには良い結果が得られる場合もあります。
 オーディオシステムの環境は様々ですので、ご自身の環境に合わせて最適な方法を選ぶ事ができます。

外部DC電源の供給について

本機は、外部DC電源のみで動作する仕様となっています。必ず外部DC電源をご用意下さい。ご予算に合わせて選べる低価格なリニア電源・ACアダプタ(トランスタイプ)の電源もご用意いたしました。サイト下部のオプション欄をご覧下さい。
外部DCの仕様は、13.5V〜16V 0.8Aです。推奨電圧は14Vです。LT3045は、入出力電圧差が1Vでも十分にノイズを除去できます。規定内で入出力電圧差が少ないほどLT3045の能力を発揮できます。そのため、非常にノイズのない良好なDC電源の場合は13.5Vから動作可能です。
RS 478-820
外部DCプラグ規格は、2.1mm/5.5mmとなります。通常のDCプラグも使用できますが、ねじ込み可能なジャックを使用しています。【RS製品 487-820】

OCXO Type5 とは

 精密計測機器メーカーの在庫であった高精度OCXO(新品)を大量購入して使用しています。 ユニットが納入されてから数ヶ月間社内校正し、非常に安定したオーディオ用のクロックとして理想的な特性を持つ個体のみを選別して使用しています。(メーカー名・型番は非公開です。) Type3,4と比較しても音質に関係する性能には妥協はありません。在庫数量は、限定数となります。

Palladium OPグレード 選別値

・本製品に搭載しているOCXOは新品のOCXOユニットを数ヶ月間の校正を経て安定した個体を使用しています。 オーディオ用のクロックとして最適な選別を行うために、位相雑音特性および、より精査が可能な短期安定度(アラン分散)との総合的な評価を行っています。
 内臓OCXOユニットの出力特性のみの計測では製品の評価は出来ません。弊社の校正の測定は、OCXOユニットの出力を直接では無く、バッファー回路も含めた全ての性能を評価する為に、この製品の出力端子から計測されています。
・選別基準値 製品は、位相雑音特性よりオプションが分かれています。
位相雑音:Offset 1Hzで-117〜-111dBc/Hz以下 Offset 10Hzで-130dBc/Hz以下(共通)

オプション

位相雑音特性
(Offset 1Hz)

販売価格(税込)

 ご購入方法   直販店で購入

OP17

-117dBc/Hz以下

193,600円

Yahoo店・直販店で販売中

OP16

-116dBc/Hz以下

166,100円

Yahoo店・直販店で販売中

OP15

-115dBc/Hz以下

146,300円

Yahoo店・直販店で販売中

OP14

-114dBc/Hz以下

132,000円

Yahoo店・直販店で販売中

OP13

-113dBc/Hz以下

118,800円

Yahoo店・直販店で販売中

OP12

-112dBc/Hz以下

106,700円

Yahoo店・直販店で販売中

OP11

-111dBc/Hz以下

95,700円

Yahoo店・直販店で販売中

アラン分散 短期安定度 参考値
[OP17] TAU = 1sec 3.8E-13 以下 (0.00038ppb/s)
[OP16] TAU = 1sec 4.2E-13 以下 (0.00042ppb/s)
[OP15] TAU = 1sec 4.6E-13 以下 (0.00046ppb/s)
[OP14] TAU = 1sec 5.1E-13 以下 (0.00051ppb/s)
[OP13] TAU = 1sec 5.6E-13 以下 (0.00056ppb/s)
[OP12] TAU = 1sec 6.0E-13 以下 (0.00060ppb/s)
[OP11] TAU = 1sec 6.5E-13 以下 (0.00065ppb/s)
※上記値は、一般的なカタログ値(Typical)では無く個別に計測した保証値ですので、製品の品質は一定です。いわゆる「はずれ」はありません。
※位相雑音オフセット1Hzの値は、平均化誤差を回避するためオフセット1.000Hzから1.099Hzの値の適切値が採用されます。位相雑音の測定は、非常にセンシティブであり測定器や測定の誤差があります。表記の位相雑音値は絶対値ではなく測定の誤差を含みます。表記された位相雑音値は、弊社の同一条件によって計測された値であり、製品のグレード分けの指標です。



・各OPグレードには、ホログラム付きの「OPグレード証明書」が必ず添付されます。
OCXO MAシリーズ GRADE CERTIFICATE
中央には改ざん防止シールが貼られます。右端にはホログラムが印刷されます。さらに、本体内部にはOCXOユニットにオプショングレード証明書に記載されたシリアル番号のホログラムシートが貼られます。セカンドユース購入の際は、必ずご確認ください。



使い方

 本機の背面にある10MHzクロック出力をBNCケーブルでお使いのオーディオ機器の外部10MHzクロック入力に接続するだけです。あとはオーディオ機器側の設定を外部クロック入力にするように変更して下さい。(自動で切り替わる機器もあります。)

適合するオーディオ製品

"ESOTERIC Grandioso K1X、K1、P1X、P1X、P1、D1X、D1、K-01Xs、K-01X、K-01、K-03Xs、K-03X、K-03、K-05Xs、K-05X、K-05、K-07Xs、K-07X、K-07、D-02X、D-02、D-05X、D-07X、P-021、P-02X、、N-01XD、N-01、N-03T、N-05、G-0、G-0s、G-0Rb、G-02、G-03X、G-25U、TASCAM CG1000 / dCS Vivaldi clock、Paganini clock、Scarlatti Clock / MUTEC iCLOCK、MC-3+、MC-3+USB / Antelope Audio Isochrone OCX HD、OCX-V、OCX、TRINITY / BRAINSTORM DCD-8 / Phaseteck HD-7A / Phasemation HD-7A192 / SFORZATO DSP-01、DSP-Vera、DSP-Dorado、DSP-Pavo、DST-01、DSP-03、DSP-05 / TEAC UD-503、UD-505、NT-503、NT-505 / SPEC RMP-X1 / Sound Warrior SWD-CL10 / TechDAS D-7、D7i / RATOC RAL-DSDHA2 / M2TECH EVO DAC TWO PLUS、HIFACE EVO TWO / CH Precision C1,D1 / aurender W20/ soulnote D-2、S-3 / SOtM sMS-200ultra、tX-USBultra、SOtM sNH-10G (いずれも要 マスタークロック入力機能) /SHENZHENAUDIO GUSTARD U16、Singher SU-2 / iFi Audio Pro iDSD / UpTone Audio EtherREGEN / Audio Gd DI-20HE、DI-20、R-7HE (version 2020)、R-7 (version 2020)"
他、10MHzクロック入力があるマスタークロックジェネレーター、CDP、DDC、DAC、Audio HUB 等
※お使いになる機器の仕様がご不明の場合は、機種名とともにお問い合わせ下さい。

仕 様

超低位相雑音OCXO Type5搭載 10MHz発振器
付属品 取扱説明書、 試験成績書及び、位相雑音・アラン分散特性グラフ
○別売オプションで、BNCケーブルをご用意いたしております。
出力:10MHz×1系統 サイン波
出力レベル: 1.6Vp−p 固定 (誤差 ±10%) 50オーム時
出力インピーダンス:50オーム/75オーム切換式
出力GND電位:本体GND/絶縁 の切り換え可能
外部DC電源: DC13.5V〜16V 0.8A 推奨電圧 14V
外部DCプラグ規格: 2.1mm/5.5mm ねじ込み可能
本体サイズ:W110mm x D212mm x H70mm (突起部含む) オプション使用時 H78mm
重量 約1Kg
○2年間の無償修理保証付き ○国内生産物賠償責任保険加入済み製品
※デザイン・仕様は、改良のため予告なく変更する事があります。

製品型番説明

型番 "UPOCXO-PA-OPxx" xx=OPグレード 17〜11 固有型番

スパイクインシュレーター オプション      直販店で購入

スパイクインシュレーター 型番:SPF-01 販売価格 3個セット¥11,550
メカニックダイオード構造により、接地面からの振動をブロックします。
ネジ経4mmで標準のアルミダイキャストインシュレーターと交換して使えます。



スパイクと台座が一体化しますので、機器の設置や移動に手間がかかりません。
出荷時は、標準のアルミダイキャストインシュレーターが本体に取り付けられて、本オプションは先端破損防止のため同梱されます。簡単に装着可能です。
[KRYNA社 T-PROP TP-3 M4]の製品です。
( 弊社斡旋品 )

厳選リニア外部電源 オプション1     直販店で購入

CYBERSHAFT CYB-LN02
型番:CYB-LN02 販売価格¥16,500 (税込) 販売中

CYBERSHAFT Palladium

 「コスト重視でリニア電源の導入もしたい」、とのご要望にお応えして厳選した海外製高性能リニア電源をご用意いたしました。低ノイズ密閉型トロイダルトランス、超低ノイズTPS7A4700レギュレターを3基搭載した高品質な製品となっています。クロック本体のLT3045電源の相乗効果で、本電源でのクロック出力計測特性値は、高純度外部電源(LTPW01)と同等です。1台毎にサイバーシャフト品質テスト済み



CYBERSHAFT Palladium

入力:AC100V〜240V (スイッチ切換式)
ACケーブル1本付属 (海外プラグケーブルは付属しません。)
出力電圧:15V 1系統 (USB 5V x 2 使用しません)
付属DCケーブル:1.2m+0.2mの2本付属
本体サイズ:W110mm x D110mm x H52mm 0.9Kg
サイバーシャフト独自の1年保証付/日本語マニュアル付属
※ねじ込み式DCプラグではありません。
※別売DC分岐ケーブルで分配器との併用も出来ます。

厳選リニア外部電源 オプション2     直販店で購入

CYBERSHAFT CYB-LN03
型番:CYB-LN03 販売価格¥23,100 (税込)  販売中

CYBERSHAFT Palladium

 厳選されたパーツの使用、ACノイズフィルター搭載等、更にハイグレードのリニア電源を導入されたい方へお薦めします。クロック本体のLT3045電源の相乗効果で、本電源でのクロック出力計測特性値は、高純度外部電源(LTPW01)と同等です。1台毎にサイバーシャフト品質テスト済み
入力:AC100V (表記115V) オプションで220V対応可
ACケーブル1本付属 (海外プラグケーブルは付属しません。)
出力電圧:15V 35VA 2系統 (合計35VA)
付属DCケーブル:0.7m 1本付属
本体サイズ:W115mm x D170mm x H68mm 1.4Kg
サイバーシャフト独自の2年保証付/日本語マニュアル付属
※パネルに25VAの表記がありますが、トランス容量変更の35VA(AC100V時)特注仕様です。
※PSE法対応のため、サイバーシャフト製品専用とさせていただきます。
 ( サイバーシャフト製品以外でお使いいただく事はできません。)
※ねじ込み式DCプラグではありません。
※別売DCケーブルで分配器との併用も出来ます。

厳選ACアダプター外部電源 オプション     直販店で購入

型番:CYB-AD02 トランス型ACアダプター 販売価格¥3,300

CYBERSHAFT CYB-AD02

 総予算をOPグレードのアップに優先されたい方のために国内メーカーより厳選したACアダプター電源をご用意いたしました。トランス型の電源になっており、スイッチング電源特有のスパイクノイズを発生させません。クロック本体のLT3045電源の効果で、本電源でのクロック出力計測特性値は、高純度外部電源と同等です。オーディオ的には、リニア外部電源をお薦めいたしますが、リニア外部電源の導入は次回の予算でという方にお薦めです。
AC100V専用/出力15V / DCケーブル長1.7m/日本製
※ねじ込み式DCプラグではありません。
※OP21A(-D)(-1)//OP20A(-D)(-1)/OP19A(-D)(-1)/OP18A(-D)(-1)には使えません。
※別売DC分岐ケーブルで分配器との併用も出来ます。

Gallery

画像をクリックすれば大きい写真が見られます。

CYBERSHAFT Palladium

CYBERSHAFT Palladium

CYBERSHAFT Palladium





CYBERSHAFT Palladium

CYBERSHAFT Palladium

CYBERSHAFT Palladium





オーディオユーザー様の声

Q&A

OP17からOP11までの違いは何ですか?

搭載されるOCXOの位相雑音特性とアラン偏差の短期安定度の特性が異なります。他は、すべて同じです。

Platinum,GOLD,Silverとの違いは何ですか?

搭載されるOCXOの位相雑音特性とアラン偏差の短期安定度の特性が異なります。他は、すべて同じです。

将来、接続機器が増えて複数出力が必要となった時は、どのように対応できますか?

超高精度クロック分配器をご用意しております。4出力まで拡張できます。出力レベルの切り換えが出来ます。2分配であれば、弊社従来製品のトランス型分配器も使用できます。(50ohmのみ)

リニア電源2種類やACアダプターが発売されましたが、超高純度外部電源LTPW01Pとの違いはありますか?

校正の計測値上の差異は、ありません。私達は、クロックの専門家です。計測に違いが無い事しかお伝えできません。ここが難しい所なのですが計測値の違いが無い場合でもオーディオとしての効果比較の差異は現れると想定します。超高純度外部電源の設計は、いままでのオーディオファンのご要望を多く取り入れおり、ユーザー様からのポジティブ評価も多数いただいております。

「OCXO Type5」とは何ですか?

弊社製品に使われる異なるメーカーや型番のOCXOに付けられた弊社の社内コードです。OCXO Type5は、超高精度測定器メーカーの在庫のOCXOを弊社が購入した新品のOCXOユニットとなります。(メーカーや型番は非公開です。) オーディオクロックとして理想的な特性を持っており、性能の割には価格が抑えられたOCXOとなります。

電源をONにしてから、どれぐらいで安定しますか?

OCXOですので電源投入後30分程度で安定します。ただし、高精度発振器は他の物でも同様なのですが数十時間をかけて徐々に本来の特性が出てきます。消費電力も僅かですので、基本的には電源は切らずに常時通電でお使いになられる事をお勧めいたします。しかし、落雷発生時には必ずコンセントからプラグを抜いて本体をサージから守ってください。

購入後に定期的な点検は必要ですか?必要であればどの程度の周期が適切ですか?

オーディオ用としての用途でしたら経年的に変化する可能性がある周波数値は、ほとんど問題では無いので特に定期的な調整は必要ないと思います。サービスといたしまして、保証期間内でしたら2回までの周波数確度の調整は無償で承っております。(送料はお客様ご負担) 後々の点検には有償となりますが5,500円(送料別)にてアラン分散・位相雑音計測と周波数確度の再校正も承ります。

なぜDCジャックにネジ込み式を採用しているのですか?

高純度外部DC本電源 LTPW01の標準でご用意しているDCケーブルは、14ゲージの直径8mm極太タイプを使っています。そのため、ねじ込み式DCプラグジャックの構造でないと不用意にプラグが抜けてしまう可能性がある事から、ねじ込み式を採用しています。純正以外の電源をお使いの場合で、ケーブルがそれほど太くない場合は、ねじ込み式である必要性はありません。
