50Ω:75Ωインピーダンス変換器

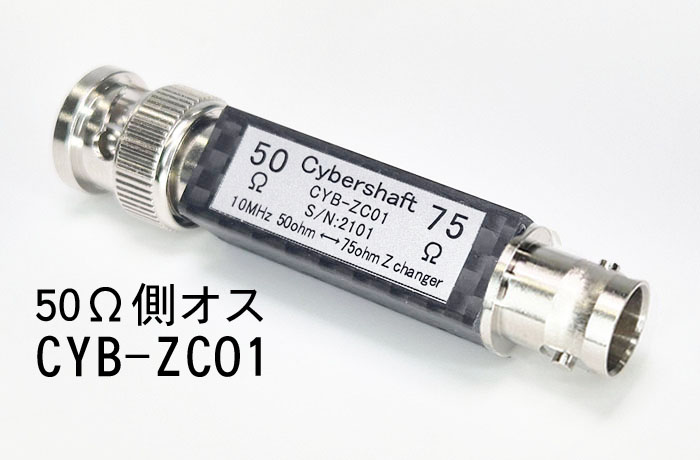

型番:CYB-ZC01(50Ω側オス) 販売特価￥6600 (税込) 4/10から発売

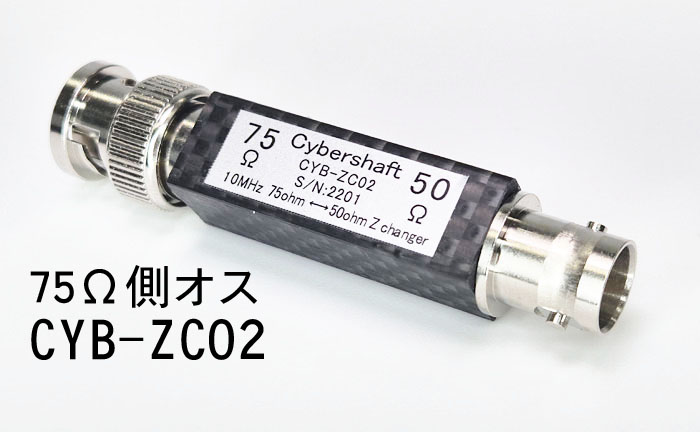

型番:CYB-ZC02(75Ω側オス) 販売特価￥6600 (税込) 4/10から発売
・オーディオ機器のクロック伝送経路のインピーダンスを50Ω←→75Ωに変換します。
・本製品は、弊社製マスタークロックのSignature/Plusシリーズに採用しているLネットワーク方式
インピーダンス整合回路を搭載。従来の合成抵抗方式とは異なり、信号エネルギーを損なう事なく
極めて高純度かつ低損失な理想的なマッチングを実現します。
・筐体には、炭素繊維積層素材(カーボンコンポジット)を採用し、ケーブル経由で伝わる微細振動を
効果的に吸収。クロック信号の安定性と純度向上に寄与します。
・本製品は双方向仕様のため、入力・出力の区別なくご使用いただけます。
※BNCコネクターのオス/メスの形状に応じて、適切なモデルをお選び下さい。
【 本製品の特徴 】
一般的なインピーダンス変換器は、周波数帯域が0.1〜400MHz等の汎用設計が主流です。
しかしながら、これらは10MHzの単一周波数用途に最適化されておらず、多くの損失と
不整合を引き起こす要因となっています。本製品は、10MHz正弦波専用設計としており、
ネットワークアナライザーで実測確認をしながら、構成パーツの値を手作業で調整を行い
単一周波数において完全な整合状態に追い込んだ専用チューニングを施しています。
【 使用例 】
●弊社従来クロック製品の75Ω出力の高純度化用途としても有効です。
例) 弊社製クロック出力 設定50Ω → [ CYB-ZC01 ] → 75Ω出力
●弊社製従来クロック製品とMC3+USBの接続の高純度化
例) 弊社製クロック出力 設定50Ω → [ CYB-ZC01 ] → 純銀BNCケーブル → MC3+USB
※弊社新製品クロック製品のSignature/Plusシリーズは、既に75Ω出力にLネットワーク回路が
採用されており、本製品を追加する必要はありません。
＜仕様＞
■SWR 1.05 以下 （10MHz 正弦波）
■適合インピーダンス： 50Ω:75Ω
※本製品をお使いの場合は、インピーダンスに整合したBNCケーブルを必ずお使い下さい。
※弊社10MHzクロック製品専用です。他の周波数や矩形波の信号にはお使いいただけません。
特性は、製品毎にネットワークアナライザーで測定・調整され確認されています。
