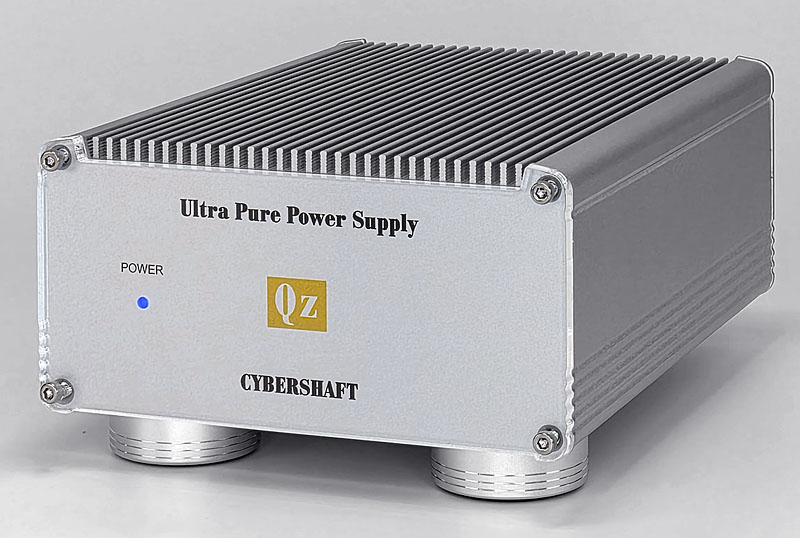

サイバーシャフト製品専用 超高純度外部電源 LTPW03(P)
サイバーシャフト製品専用 超高純度外部電源
型番:LTPW03 キャストパネル無し 【販売価格】48,400円(税込)
型番:LTPW03P キャストパネル付き 【販売価格】49,500円(税込)
サイバーシャフト製品専用に開発・設計された、超高純度外部DC電源です。
従来製品のLTPW02を、徹底して改良を重ねて更なる音質の向上が得られる仕様になりました。
次世代リニアレギュレター LT3045を６基並列で搭載した超低ノイズの2次電源回路を採用。
OCXO本体内部のAC電源部に起因する測定できない程の極微少な振動、および電磁波の影響を別筐体の電源部とする事で完全に排除する事を可能にします。
お使いになるクロック機種に合わせて、キャスト材フロントパネル有り/無しの2種類のデザインからお選びいただけます。
※LTPW03とLTPW03Pの違いは、キャストフロントパネルがあるか無いかの違いだけです。性能は同じです。
※ご注意：日本国内ＰＳＥ法の規定により、弊社外部DC電源対応のクロック製品ユーザー様以外には販売は出来ません。本製品のご購入時には、クロック製品のシリアル番号の申請が必要となります。クロック本体と同時にご購入の場合は問題ございません。
特徴
- 超低ノイズ・超高PSRRを誇る次世代リニアレギュレーター LT3045 を、二次電源フィルター回路として採用。LT3045 を究極の条件で動作させるため、6基並列構成としています。一次電源回路を経た電源を、二次フィルター回路で徹底的に磨き上げる、二段構えの電源設計です。

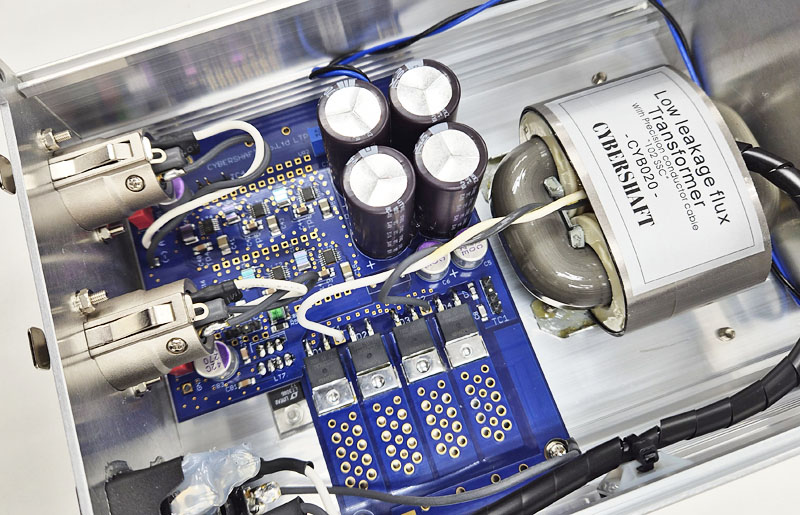

- 本機に採用されている漏洩磁束が極小の特注大型Ｒコアトランスのリード線には、精密導体“102 SSC” を採用 。SiCショットキーバリアダイオード、大容量低ESRコンデンサー、OSCONを採用した実績のあるリニア電源を１次電源として搭載。内部配線材にも102SSCを採用。
- 出力にはITT XLR-4Pコネクターを2出力装備。分配器等、将来の拡張機器の接続も可能にします。(OCXO製品へ２台同時には接続できません。)
- 14ゲージの極太無酸素銅ケーブルを使用した3種類の長さのケーブルをご用意いたしました。OCXO本体とは、出来るだけ本機の距離を離してください。
- 内部基板には、通常の倍である70μmの厚銅箔基板を使用。
- フロントパネルは、4/6出力クロック製品とデザインを合わせたタイプと、2出力クロック製品とデザインを合わせたキャスト材パネル付きの２種類のデザインからお選びいただけます。
- ２年間の無償修理保証が付いています。

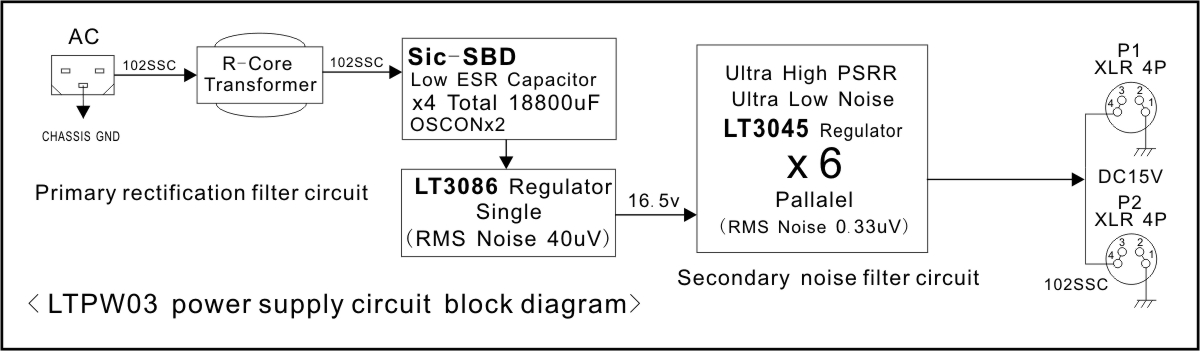

ＯＣＸＯ本体内部と同等の超低ノイズ・超高PSRRリニア電源
新世代リニアレギュレター LT3045の性能を最大限に発揮する６基並列構造の回路を搭載
1次電源回路の後に、超高PSRRのLT3045を搭載した2段構造の電源回路を搭載しました。LT3045を6基並列に使用して極めて低い自己ノイズになるように設計されています。OCXO本体側のLT3045デバイス6基と連動して、相乗的に極めて純粋な電源の供給を可能にします。
LT3045は、並列に複数接続する事で、デバイスの自己半導体ノイズを小さくする事が出来ます。
[ 自己ノイズ例 ] LT3045 1基時 0.8uV_RMS / 3基並列時 0.46uV_RMS / 6基並列時 0.33uV_RMS
また、LT3045を6基並列を2段構成にする事でリプル除去率(PSRR)は100dB以上となります。
本機の電源電圧について
弊社OCXO製品の本体のDC入力には14-17Vの記載をしました。これは、一般的な電源器の出力が消費電流によって電圧ドロップが発生する事や、リプル・ノイズの影響を考慮した規格です。
本機は、OCXO本体との接続試験に於いて、最良の結果を得られるように設計されており15V 1Aの出力の規格となっています。
本機以外の外部電源を使用される場合には、14-17V 1A以上の規格の電源を使用して下さい。
別売 LTPW03/02/01専用接続用DCケーブル
サイバーシャフト製 極太OFC-DCケーブル
接続用ケーブルには、14ゲージの無酸素銅OFC極太リード線を使用。DCプラグには、弊社推奨のロック付きのRS478-820を使用。
OCXO本体とは出来るだけ本機の距離を離した方が望ましいです。しかし、あまり距離を離すとDCケーブルに誘導されるノイズの影響も無視できません。厳選した3種類の長さのDC接続ケーブルをご用意いたしました。
LTPW-C35 35cm 4840円
LTPW-C60 60cm 5170円
LTPW-C90 90cm 5500円

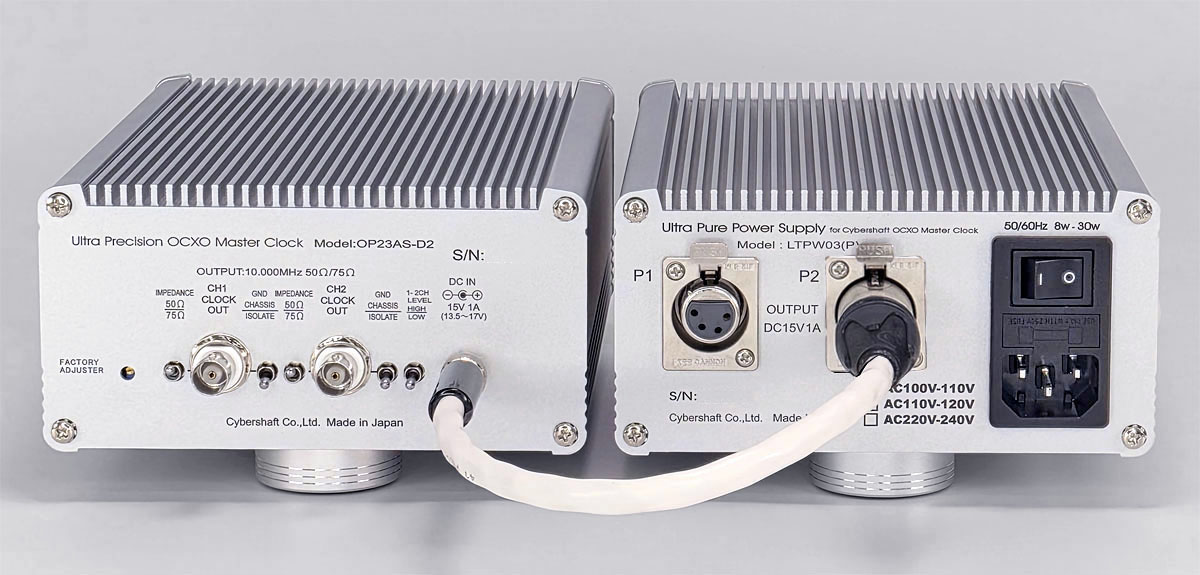

35cmのケーブルで接続した時の様子です。→
ケーブル長の選択に際に、ご参考にしてください。
35cmケーブル使用時 OCXOとの間 約22cm迄可
60cmケーブル使用時 OCXOとの間 約45cm迄可
90cmケーブル使用時 OCXOとの間 約75cm迄可
仕 様
Cybershaft製品専用 超高純度外部電源
付属品 AC電源ケーブル、 取扱説明書 ( DCケーブル別売)
出力：ＤＣ 15V 1A

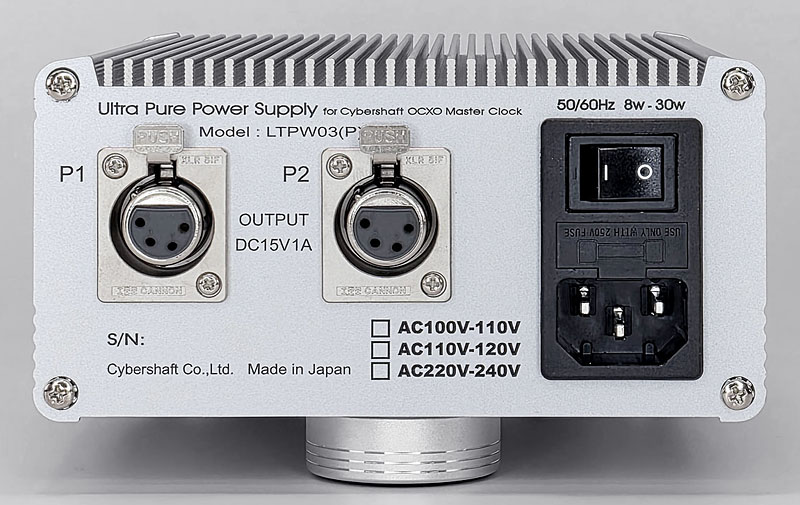

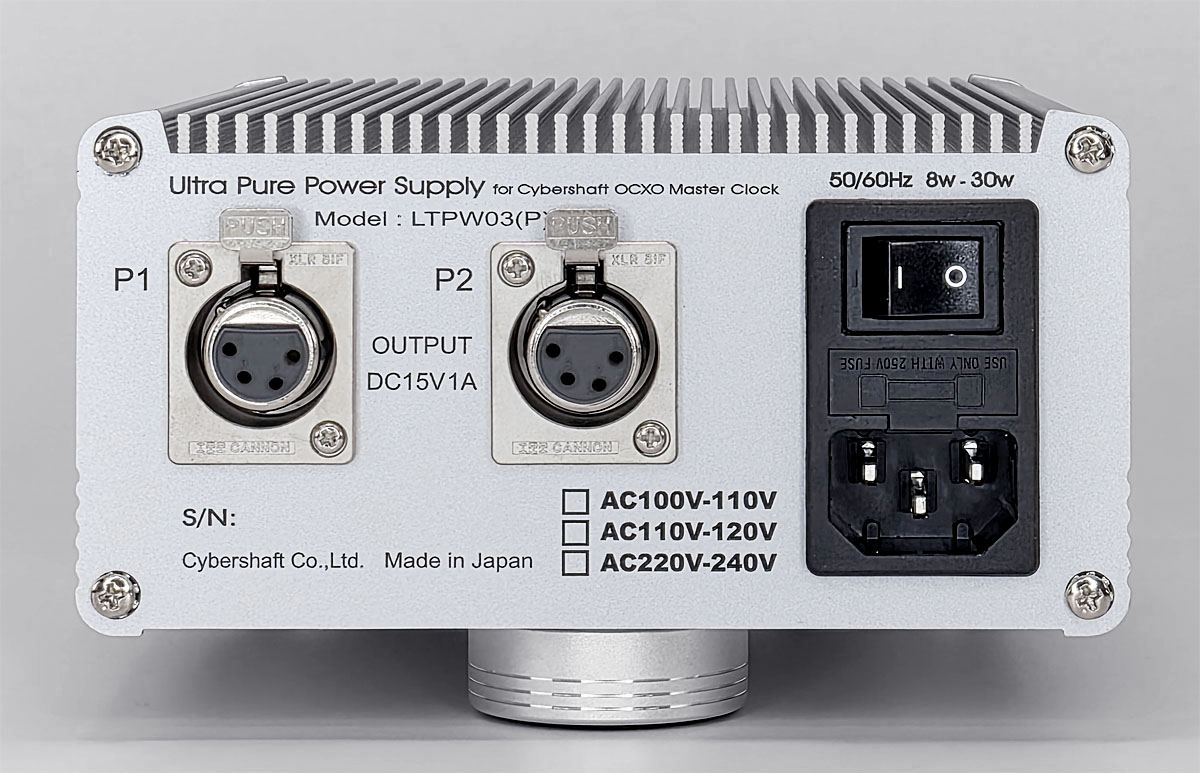

出力コネクター： ITT XLR(キャノン)コネクター 4P 2系統 (総合電流1A)
電源： AC100V 50/60Hz 最大32W 通常8W
（オプションでAC110V〜120V または 220V〜240Vの変更可 +5500円税込）
本体サイズ：W141mm x D210mm x H90mm (突起部含む) オプション使用時 H100mm
重量 約 1.7Kg
○２年間の無償修理保証付き ○国内生産物賠償責任保険加入済み製品
※ご注意：日本国内ＰＳＥ法の規定により、弊社OCXO/分配器製品ユーザー様以外には販売は出来ません。本製品のご購入時には、製品名とシリアル番号の申請が必要となります。クロック本体と同時にご購入の場合は問題ございません。
※デザイン・仕様は、改良のため予告なく変更する事があります。
製品型番説明
型番 "LTPW03" 固有型番
P = キャスト材フロントパネル付きデザイン仕様
-A、-B =ＡＣ電源電圧仕様
表記無し : AC100V仕様、A : AC110V〜120V仕様、 B : AC220V〜240V仕様
例) LTPW02-B -> AC220V-240V
スパイクインシュレーター オプション
スパイクインシュレーター 弊社注文コード: SPF-01 3個セット ￥ 14,300(税込）
メカニックダイオード構造により、接地面からの振動をブロックします。
ネジ経４mmで標準のアルミダイキャストインシュレーターと交換して使えます。
本機は、電源部ですので理論的には本オプションを必要としませんが、完璧を目指すユーザー様は導入された方が良いでしょう。
スパイクと台座が一体化しますので、機器の設置や移動に手間がかかりません。
出荷時は、標準のアルミダイキャストインシュレーターが本体に取り付けられて、本オプションは先端破損防止のため同梱されます。簡単に装着可能です。
【KRYNA T-PROP TP-3 M4】の製品です。
( 弊社斡旋品 )
★弊社旧製品は、交換ができない機種がありますのでご注意ください。
Ｇａｌｌｅｒｙ
画像をクリックすれば大きい写真が見られます。
Ｑ＆Ａ
弊社の用いている測定器は非常に高感度ですが、本電源を使用しても、計測される校正値は全く変わりません。高級電源ケーブル、高級ＢＮＣケーブルでもそうなのですが、これらは測定結果の違いが出ません。しかし、多くの方はブラインド評価で良好な方向への音質の変化が得られています。
本電源器の標準でご用意しているＤＣケーブルは、１４ゲージの直径8mm極太タイプを使っています。そのため、ねじ込み式ＤＣプラグジャックの構造でないと不用意にプラグが抜けてしまう可能性がある事から、ねじ込み式を採用しています。純正以外の電源をお使いの場合で、ケーブルがそれほど太くない場合は、ねじ込み式プラグである必要性はありません。
ＸＬＲコネクターは、オーディオ機器のコネクターとして信頼性も高く標準的に使われています。そして４ピンＸＬＲコネクターは従来からＤＣ電源用としても使われてきました。プラスとマイナスに、それぞれ２ピンを割り当てるなど、信頼性を高める設計をしています。また、大手メーカー製コネクターの採用など、厳選したパーツ採用していますので安心してご使用いただけます。
