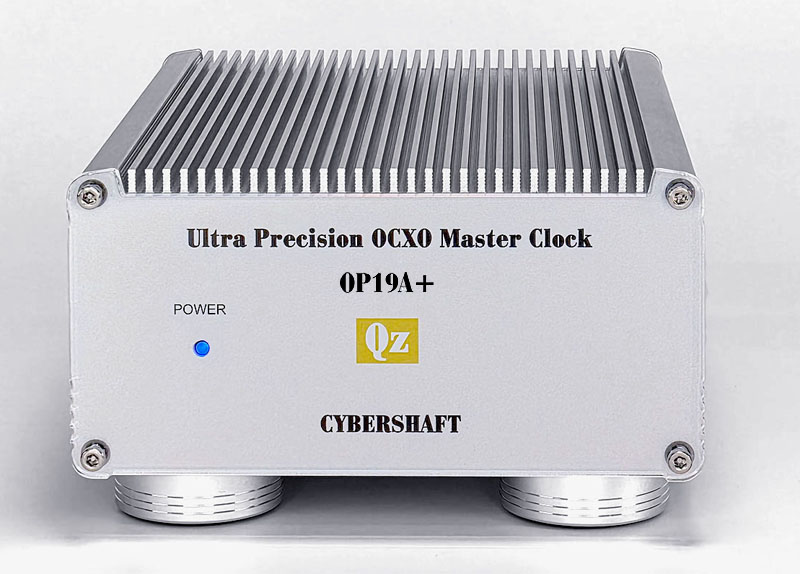

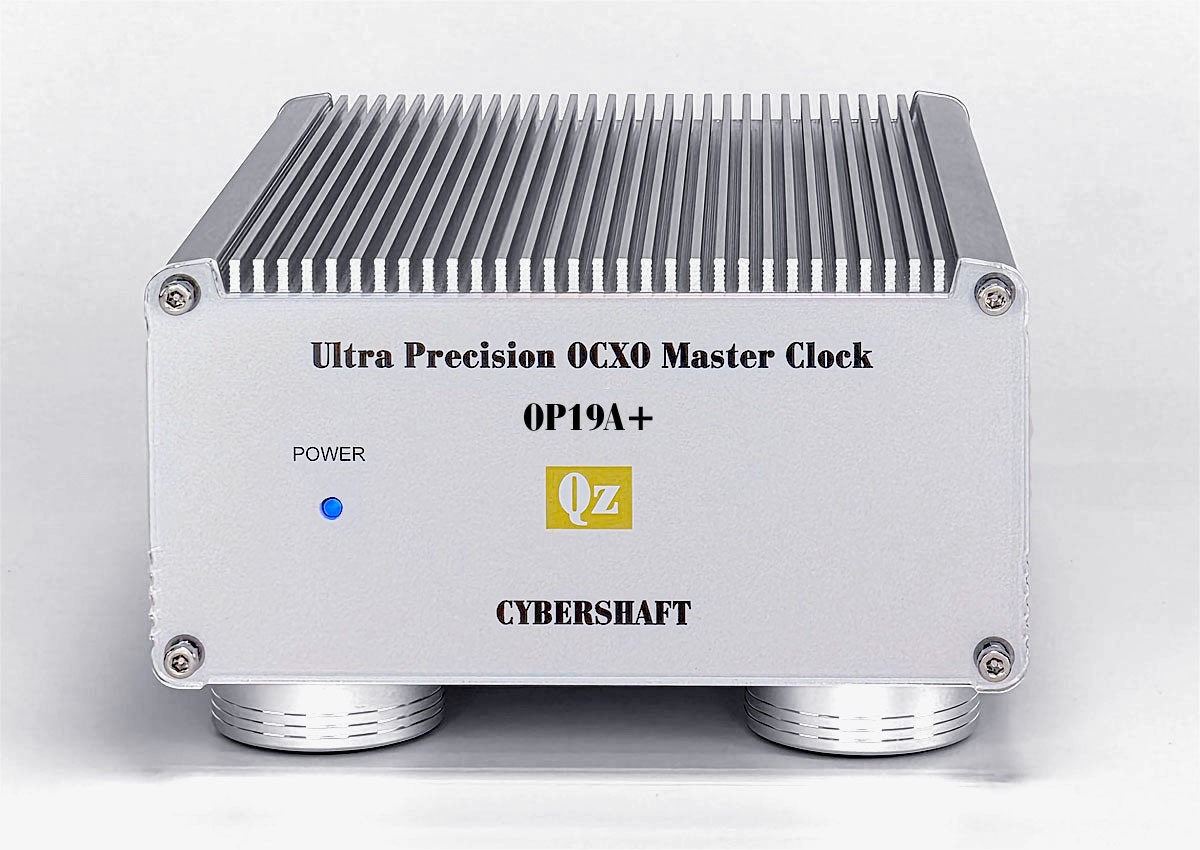

超高精度ＯＣＸＯ搭載 10MHzクロック OP19A-OP15A Plus 2CH出力
型番:OP19AP-D2 2CH出力 DC専用 【販売価格】385,000円(税込)(2/24から発売開始)
型番:OP18AP-D2 2CH出力 DC専用 【販売価格】336,600円(税込)(2/24から発売開始)
型番:OP17AP-D2 2CH出力 DC専用 【販売価格】294,800円(税込)(2/24から発売開始)
型番:OP16AP-D2 2CH出力 DC専用 【販売価格】258,500円(税込)(2/24から発売開始)
型番:LTPW03P 外部DC電源(CAパネル付) 【販売価格】49,500円(税込)(2/24から発売開始)
※2CH出力モデルには、ブラックシャーシはありません。
・＋(Plus)シリーズは、従来モデルを徹底的にブラッシュアップし、性能・信頼性ともに自信をもってお薦めできるサイバーシャフトの高性能マスタークロックです。
・本製品は、2CH 出力を装備し、シングル DAC システムからHUB など複数の10MHz入力を必要とするシステムまで幅広く対応します。
・新品 OCXO ユニットを採用し、長期にわたる校正・選別を経て、安定性の高い個体のみを搭載しています。
・次世代リニアレギュレターLT3045を6基搭載した超低ノイズ、超高PSRRの電源回路を搭載。
・＋(Plus)シリーズは、2CHモデルの他に4CH出力モデルもご用意しております。
＋(Plus)シリーズの特徴
- Signatureシリーズと同等の回路と高級パーツを採用
- 主回路の電源部にLT3045を6基並列に接続した超低ノイズ(0.33uV_RMS)電源の採用
- 全出力共通の出力レベル切換機能を装備( HIGH / LOW )
- 75Ω出力をRマッチング→L-Network方式に変更で、従来より純度の高い75Ω出力が可能
特徴
- 位相雑音-119dBc/Hz以下、アラン分散2.3E-13以下の特性の、オーディオ機器では希な高性能OCXOユニットを採用しています。(OP19A+)
- OCXOユニットを、防磁プレートと遮熱ボードにより構成された堅牢な鉄製BOXで収納し、OCXOの性能を最大に発揮できる環境を保持しています。
- シングルDACやHUB等の機器構成で複数のクロック信号が必要な場合に便利な2系統出力を装備。それぞれの系統で50Ωまたは75Ωのインピーダンスの設定が可能です。(実用新案登録済)
- 出力のGND電位を本体のGNDに接続するか、アイソレート(絶縁)するか各チャンネル毎に設定できます。(実用新案登録済) オーディオシステム毎に異なる複雑なGND処理に、きめ細かく対応する事ができます。
- クロックの出力レベルは、1.6Vp-pまたは3.0Vp-pがスイッチで切り換えできるので、ほぼ全てのオーディオ機器に接続して使用可能となっています。(全CH共通切替式)
- 次世代リニアレギュレターである超低ノイズ、超高PSRRのLT3045x6基によって徹底的にノイズを排除する回路となっています。
- 内部基板には、通常の倍である70μｍ厚の銅箔基板を使用。 何度も検証を繰り返した内部レイアウトは最良の状態に仕上がっています。
- シャーシ底部は、2mm厚のアルミ材+8.4mm厚の積層鉄材で合計 10.4mm厚板の強力な制振構造となっています。また、基板周囲には、5.2mm厚の積層鉄材を用いたケースを採用して、全シリーズ中で最も強力な防磁シールド性能を持っています。
- どのような設置面でも安定できるアルミダイキャスト3点支持足を採用。4mmネジでオプションのスパイクインシュレーターへの交換も可能。
- 高精度校正された測定器を用いて厳密に特性を計測。１台毎に位相雑音・アラン分散をプロットしてクロック品質を保証します。
- ２年間の無償修理保証が付いています。
超低ノイズ・超高PSRRリニア電源回路
新世代リニアレギュレターLT3045の性能を極限までに発揮する6基並列の主電源回路を搭載
DC入力→ LT3045x6基並列 (RMS Noise 0.33uV)→ DC12V → 主回路・OCXO
LT3045は、並列に複数接続する事で、デバイスの自己半導体ノイズを小さくする事が出来ます。
[ 自己ノイズ例 ] LT3045 1基時 0.8uV_RMS / 3基並列時 0.46uV_RMS / 6基並列時 0.33uV_RMS
また、外部DC電源にLTPW06を使用する事で、合わせてLT3045を6基並列が2段構成になりリプル除去率(PSRR)は100dB以上となります。
出力インピーダンス 50Ω/75Ω切り換え機能について
・オーディオ機器の外部10MHzクロック入力のインピーダンスは、50Ωまたは75Ωの製品に分かれています。測定機器では50Ωが一般的ですが、オーディオ機器はワードクロックの入力インピーダンスが75Ωである事から、外部10MHzの入力も75Ωである場合が多いです。インピーダンスの整合は、反射波の発生を防ぐために有効ですので、お使いのオーディオ機器の外部クロック入力のインピーダンスに合わせる事が最適です。
・弊社クロック製品は、クロック出力インピーダンスをスイッチにより、お使いの機器に合わせて75Ω/50Ωに設定出来ます。(実用新案登録済)
・＋(Plus)シリーズでは、75Ω出力回路が従来のRマッチングからL-Network回路に変更になり、より低損失・低ノイズで高純度の75Ω出力を実現しました。
出力ＧＮＤ 絶縁／筐体ＧＮＤ選択機能について
・各出力のＧＮＤ電位は「筐体ＧＮＤから絶縁」または「筐体ＧＮＤ」が切り換えできます。本機の出力のＧＮＤが共通に接地されていると、複数の機器を接続した際に各機器のGND電位差が接続ケーブルのＧＮＤを経由して流れるためGNDループというノイズを発生させる原因となります。そのため、通常は各出力のGNDは絶縁されていた方が対ノイズには良い結果が得られます。お使いのシステムによっては各機器のＧＮＤをしっかりと大地接地を行っている場合もあります。このような各機器間のＧＮＤ電位差が無い場合には、出力ＧＮＤが筐体ＧＮＤに接地されていた方が対ノイズには良い結果が得られる場合もあります。
・オーディオシステムの環境は様々ですので、ご自身の環境に合わせて最適な方法を選ぶ事ができます。本機底板には、筐体ＧＮＤ端子を備えています。
外部ＤＣ電源について
本機は、外部DC電源のみで動作する仕様となっています。必ず外部DC電源をご用意下さい。弊社の専用電源(LTPW03P/LTPW06)を推奨いたしますが、お好きなリニア電源でも仕様が合えば動作可能です。外部DCの仕様は、13.5V〜17V 1Aです。
・外部DCプラグ規格は、2.1mm/5.5mmとなります。通常のDCプラグも使用できますが、ねじ込み可能なジャックを使用していますので純正の【RS製品 487-820】のプラグを推奨いたします。
搭載されているＯＣＸＯについて
・世界のトップメーカーから弊社の要求仕様により納入されたOCXOを採用しました。新品のユニットが納入されてから数ヶ月間社内校正し、安定度を確認した個体を選別して搭載しています。(メーカー名・型番は非公開です。）
OCXO特性 選別値
本製品に搭載しているOCXOは、新品のOCXOユニットを数ヶ月間の校正を経て安定した個体を使用しています。 オーディオ用のクロックとして最適な選別を行うために、位相雑音特性および、より精査が可能な短期安定度（アラン分散）との総合的な評価を行っています。
内臓OCXOユニットの出力特性のみの計測では製品の評価は出来ません。弊社の校正の測定は、OCXOユニットの出力を直接では無く、バッファー回路も含めた全ての性能を評価する為に製品の出力端子から計測されています。
＜グレード選別値＞ PN = 位相雑音 ADEV=アラン分散
| 製品グレード | PN offset 1Hz | PN offset 10Hz | ADEV TAU=1sec |
|---|---|---|---|
| OP19A Plus | < -119dBc/Hz | < -140dBc/Hz | < 3.0E-13 (0.00030ppb/s) |
| OP18A Plus | < -118dBc/Hz | < -140dBc/Hz | < 3.4E-13 (0.00034ppb/s) |
| OP17A Plus | < -117dBc/Hz | < -140dBc/Hz | < 3.8E-13 (0.00038ppb/s) |
| OP16A Plus | < -116dBc/Hz | < -140dBc/Hz | < 4.2E-13 (0.00042ppb/s) |
※OP21Aのアラン分散は、< 1.6E-13で、OP21A Signatureは、< 1.5E-13になります。
上記値は、一般的なカタログ値(Typical)では無く個別に計測した保証値ですので、製品の品質は一定です。いわゆる「はずれ」はありません。
サイバーシャフトでは、オーディオのクロックとして一番重要な性能である、時間軸精度のアラン分散短期安定度の値を最重要視しています。
※位相雑音オフセット1Hzの値は、平均化誤差を回避するためオフセット1.000Hzから1.099Hzの値の適切値が採用されます。位相雑音の測定は、非常にセンシティブであり測定器や測定の誤差があります。表記の位相雑音値は絶対値ではなく測定の誤差を含みます。表記された位相雑音値は、弊社の同一条件によって計測された値であり、製品のグレード分けの指標です。
アラン分散の短期安定度の値は、国際標準で明確に定められていないため各校正機関の間で大きな誤差が出る場合があります。上記の選別値は弊社の校正機器での値とさせていただきます。
・各ＯＰグレードには、ホログラム付きの「ＯＰグレード証明書」が必ず添付されます。
中央には改ざん防止シールが貼られます。右端にはホログラムが印刷されます。さらに、本体内部にはOCXOユニットにオプショングレード証明書に記載されたシリアル番号のホログラムシートが貼られます。セカンドユース購入の際は、必ずご確認ください。
使い方

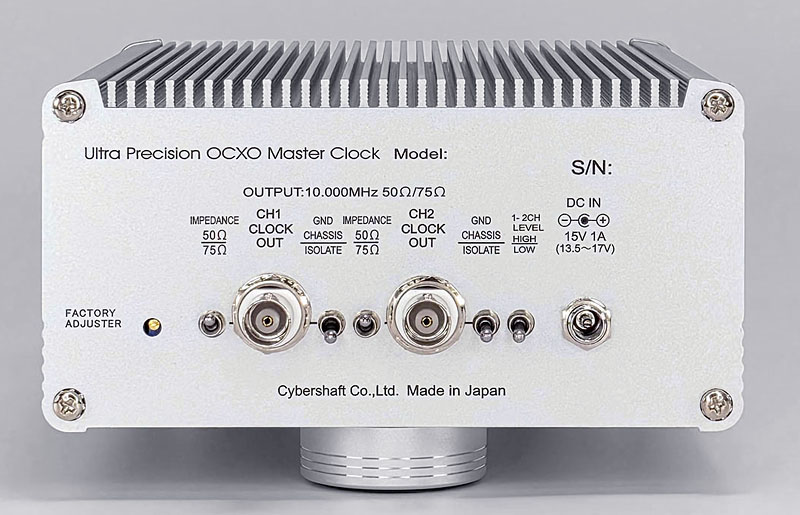

本機の背面にある10MHzクロック出力をＢＮＣケーブルでお使いのオーディオ機器の外部10MHzクロック入力に接続するだけです。あとはオーディオ機器側の設定を外部クロック入力にするように変更して下さい。(自動で切り替わる機器もあります。)
適合するオーディオ製品
"ESOTERIC Grandioso T1,K1X,K1,P1X,P1X,P1,D1X,D1,K-01XD,K-01Xs,K-01X,K-01,K-03XD,K-03Xs,K-03X,K-03,K-05Xs,K-05X,K-05,K-07Xs,K-07X,K-07,D-02X,D-02,D-05X,D-07X,P-021,P-02X,N-01XD,N-01,N-03T,N-05XD,N-05,G-0,G-0s,G-0Rb,G-02,G-03X / TEAC UD-701N,UD-503,UD-505,UD505-X,NT-503,NT-505,NT-505-X,VRDS-701T,VRDS-701,PD-505T / TASCAM CG1000 / dCS Vivaldi clock,Paganini clock,Scarlatti Clock / MUTEC iCLOCK,MC-3+,MC-3+USB / Antelope Audio Isochrone OCX HD,OCX-V,OCX,TRINITY,PURE2,ZODIAC PLATINUM,Amari / VMV SMSL D3 / DELA N1-S38 / Phasemation HD-7A / SFORZATO DSP-Vera,DSP-Dorado,DSP-Pavo,DSC-Vera,DSC-Drado,DSC-Grus,DSP-01,DST-01,DSP-03,DSP-05 / SPEC RMP-X1 / Sound Warrior SWD-CL10 (OCX) / TechDAS D-7,D7i / M2TECH EVO DAC TWO PLUS,HIFACE EVO TWO / CH Precision C1,D1 / VMV SMSL T2 / Triode TRV-CD6SE/BK / aurender W20,N20,N150 / soulnote D-3,D-2,S-3 / SOtM sMS-200ultra,tX-USBultra,SOtM sNH-10G (いずれも要 マスタークロック入力機能) /GUSTARD U16,U18,R26,A26,X26pro / Singxer SU-2 / iFi Audio Pro iDSD (Signature) / UpTone Audio EtherREGEN / Audio Gd DI-20HE,DI-20,R-7HE (version 2020),R-7 (version 2020)"
他、10MHzクロック入力があるマスタークロックジェネレーター、CDP、DDC、DAC、Audio HUB 等
※お使いになる機器の仕様がご不明の場合は、機種名とともにお問い合わせ下さい。
仕 様
超低位相雑音OCXO搭載 10MHz発振器
付属品： 取扱説明書、 試験成績書、位相雑音・アラン分散特性グラフ、50オーム終端子1個 (未使用出力終端用)
出力： 10MHz x 2系統 サイン波
出力レベル： LOW時 1.6V p-p HIGH時 3.0v p-p （2系統共通切換50オーム時）
出力インピーダンス： 50オーム / 75オーム 各CHで独立切換式
出力GND電位： 本体GND/絶縁 の切り換え可能 （各CHで独立切換式）
外部DC電源： DC13.5V 〜 17V 1A
外部DCプラグ規格： 2.1mm/5.5mm ねじ込み可能
本体サイズ：W141mm x D210mm x H90mm (突起部含む) オプション使用時 H100mm
重量： 約 3 Kg
本体外装仕上げ：シルバー塗装
○２年間の無償修理保証付き ○国内生産物賠償責任保険加入済み製品
※デザイン・仕様は、改良のため予告なく変更する事があります。
製品型番説明
型番 ":OP1xAP-D2"固有型番
スパイクインシュレーター オプション
スパイクインシュレーター 型番:SPF-01 販売価格 ３個セット￥14,300
メカニックダイオード構造により、接地面からの振動をブロックします。
ネジ経4mmで標準のアルミダイキャストインシュレーターと交換して使えます。
スパイクと台座が一体化しますので、機器の設置や移動に手間がかかりません。
出荷時は、標準のアルミダイキャストインシュレーターが本体に取り付けられて、本オプションは先端破損防止のため同梱されます。簡単に装着可能です。
[KRYNA社 T-PROP TP-3 M4]の製品です。
( 弊社斡旋品 )
★弊社旧製品は、交換ができない機種がありますのでご注意ください。

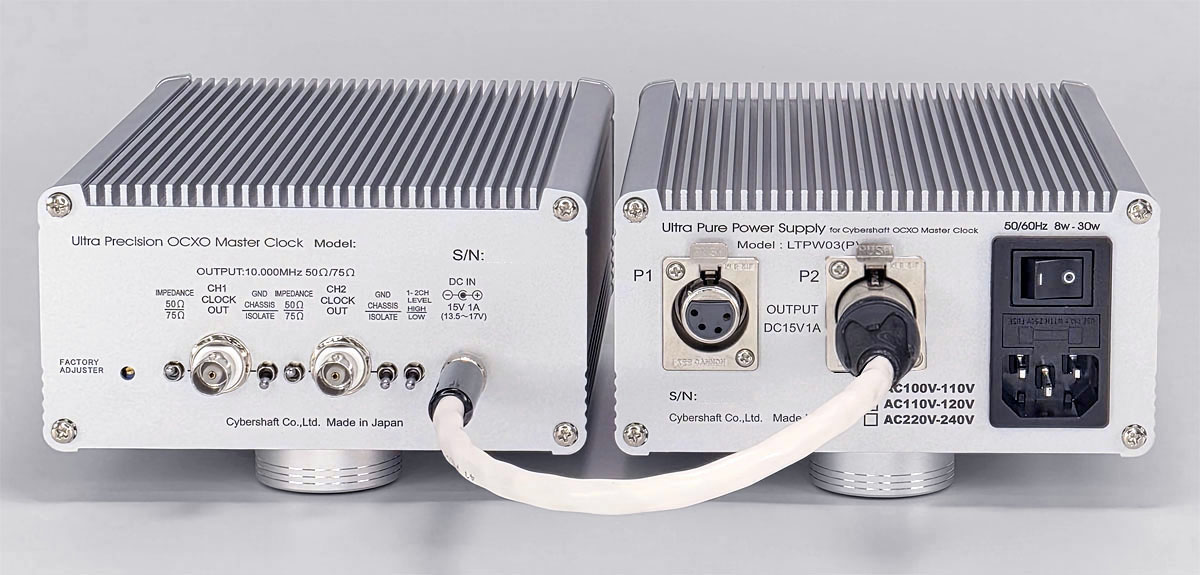

サイバーシャフト製 高純度リニア外部電源 オプション
型番LTPW03 キャストパネル付きデザイン 販売価格￥49,500 (税込)
サイバーシャフトの技術をすべて投入して設計された高純度リニア電源です。
詳細は、【こちら】の製品ページでご覧下さい。
Ｇａｌｌｅｒｙ
画像をクリックすれば大きい写真が見られます。
Ｑ＆Ａ
はい。弊社製品において、OCXOのOVEN機能のみが故障した事例はこれまで確認されておりませんでした。OCXO自体が故障したケースは3件だけございますが、その場合は出力信号が停止するため、接続機器側でロックできず、容易に判別可能です。
一方で、OVENモニターLED自体が故障する事例が十数件発生しており、「状態を確認するための表示機能が故障する」という本来の目的と逆の状況が生じておりました。
このため、信頼性向上を優先し、OVENモニターLEDは廃止いたしました。
搭載されるOCXOの位相雑音特性とアラン分散の短期安定度の特性が異なります。他は、すべて同じです。
OCXOですので電源投入後３０分程度で安定します。ただし、高精度発振器は他の物でも同様なのですが数十時間をかけて徐々に本来の特性が出てきます。消費電力も僅かですので、基本的には電源は切らずに常時通電でお使いになられる事をお勧めいたします。
オーディオ用としての用途でしたら経年的に変化する可能性がある周波数値は、ほとんど問題では無いので特に定期的な調整は必要ないと思います。サービスといたしまして、保証期間内でしたら２回までの周波数確度の調整は無償で承っております。(送料はお客様ご負担) 後々の点検には有償となりますが有償にてアラン分散・位相雑音計測と周波数確度の再校正(計測)も承ります。
