サイバーシャフト製品専用 超高純度外部電源 LTPW01(P) ※LTPW02へ移行
サイバーシャフト製品専用 超高純度外部電源
(価格は税込)
型番:LTPW01 (キャストパネル無し) 販売価格￥38,500
型番:LTPW01P(キャストパネル付) 販売価格￥39,600
※本製品は、電源電圧の仕様変更版のLTPW02へ移行しました。
サイバーシャフト製品専用に開発・設計された、超高純度外部ＤＣ電源です。
次世代リニアレギュレター LT3045を３基搭載した超低ノイズ、超高PSRRの２次電源回路を採用。
OCXO本体内部の電源部に起因する測定できない程の極微少な振動、および電磁波の影響を別筐体の電源部とする事で完全に排除する事を可能にします。
お使いになるクロック機種に合わせて、キャスト材フロントパネル有り／無しの２種類のデザインからお選びいただけます。
※LTPW01とLTPW01Pの違いは、キャストフロントパネルがあるか無いかの違いだけです。性能は同じです。
※ご注意：日本国内ＰＳＥ法の規定により、弊社外部DC電源対応のクロック製品ユーザー様以外には販売は出来ません。本製品のご購入時には、クロック製品のシリアル番号の申請が必要となります。クロック本体と同時にご購入の場合は問題ございません。
※シャーシ表面がアルマイトからメタリックシルバー塗装に変更になりました。(2022/05/11)→【詳細】
※LTPW01(P)からLTPW02(P)のバージョンアップ対応は近日ご案内いたします。
特徴
- 次世代リニアレギュレターである超低ノイズ、超高PSRRのLT3045を２次フィルター回路として搭載しました。LT3045を究極の条件で作動させるために３基構造となっています。１次電源回路を経てを２次フィルター回路で徹底的にノイズを排除する２段構えの回路となっています。
- 本機に採用されている漏洩磁束が極小の特注大型Ｒコアトランスのリード線には精密導体“102 SSC” を採用 。SiCショットキーバリアダイオード、大容量低ESRコンデンサー、OSCONを採用した実績のあるリニア電源を１次電源として搭載。内部配線材にも102SSCを採用。
- 出力にはITT XLR-４Ｐコネクターを2出力装備。分配器等、将来の拡張機器の接続も可能にします。(OCXO製品へ２台同時には接続できません。)
- １４ゲージの極太無酸素銅ケーブルを使用した３種類の長さのケーブルをご用意いたしました。OCXO本体とは、出来るだけ本機の距離を離してください。
- 内部基板には、通常の倍である70μm厚の銅箔基板を使用。
- フロントパネルは、OP21A/OP20Aとデザインを合わせたタイプと、OP21A-1/OP20A-1及びMA2シリーズとデザインを合わせたキャスト材パネル付きの２種類のデザインからお選びいただけます。
- ２年間の無償修理保証が付いています。
ＯＣＸＯ本体内部と同等の超低ノイズ・超高PSRRリニア電源
新世代リニアレギュレター LT3045の性能を最大限に発揮する３基構造の回路を搭載
１次電源回路の後に、超高PSRRのLT3045を搭載した２重構造の電源回路を搭載しました。LT3045を3基並列に使用して電流を分散する事で、極めて高いPSRRが得られるように設計されています。OCXO本体側のLT3045デバイス3基と連動して、相乗的に極めて純粋な電源の供給を可能にします。
注)PSRR（Power Supply Rejection Ratio）電源電圧変動除去比のこと。入力される電源に電源リップルがある場合に、その電源リップルを取除く能力。
本機の電源電圧について
弊社OCXO製品の本体のＤＣ入力には14-16Vの記載をしました。これは、一般的な電源器の出力が消費電流によって電圧ドロップが発生する事や、リプル・ノイズの影響を考慮した規格です。
本機は、OCXO本体との接続試験に於いて、13.5V 1Aの出力の規格となっています。
本機以外の外部電源を使用される場合には、14-16V 1A以上の規格の電源を使用して下さい。

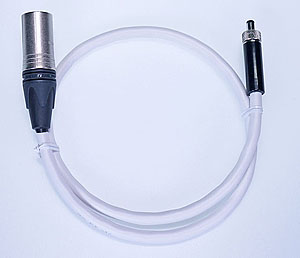

別売専用接続用DCケーブル
サイバーシャフト製 極太OFC-DCケーブル
接続用ケーブルには、14ゲージの無酸素銅ＯＦＣ極太リード線を使用。DCプラグには、弊社推奨のロック付きのRS478-820を使用。
ＯＣＸＯ本体とは出来るだけ本機の距離を離した方が望ましいです。しかし、あまり距離を離すとＤＣケーブルに誘導されるノイズの影響も無視できません。厳選した３種類の長さのＤＣ接続ケーブルをご用意いたしました。
LTPW-C35 35cm 3850円
LTPW-C60 60cm 4180円
LTPW-C90 90cm 4510円

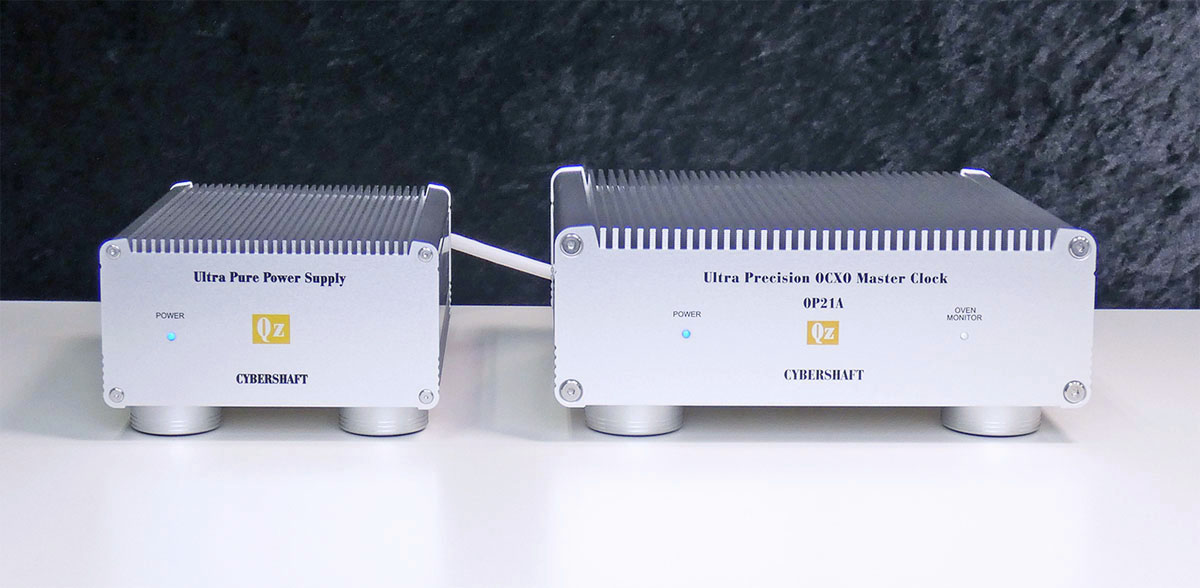

３５cmのケーブルで接続した時の様子です。→
ケーブル長の選択に際に、ご参考にしてください。
35cmケーブル使用時 OCXOとの間 約22cm迄可
60cmケーブル使用時 OCXOとの間 約45cm迄可
90cmケーブル使用時 OCXOとの間 約75cm迄可
仕 様
Cybershaft製品専用 超高純度外部電源
付属品 AC電源ケーブル、 取扱説明書 ( DCケーブル別売)
出力：ＤＣ 13.5V 1A
出力コネクター： ITT XLR(キャノン)コネクター 4P 2系統 (総合電流1A)
電源： AC100V 50/60Hz 最大32W 通常9W
（オプションでAC110V〜127V または 220V〜240Vの変更可）
本体サイズ：W141mm x D210mm x H90mm (突起部含む) オプション使用時 H100mm
重量 約 1.7Kg
○２年間の無償修理保証付き ○国内生産物賠償責任保険加入済み製品
※ご注意：日本国内ＰＳＥ法の規定により、弊社OCXO/分配器製品ユーザー様以外には販売は出来ません。本製品のご購入時には、製品名とシリアル番号の申請が必要となります。クロック本体と同時にご購入の場合は問題ございません。
※デザイン・仕様は、改良のため予告なく変更する事があります。
製品型番説明
型番 "LTPW01" 固有型番
P = キャスト材フロントパネル付きデザイン仕様
-A、-B =ＡＣ電源電圧仕様
表記無し : AC100V仕様、A : AC110V〜127V仕様、 B : AC220V〜240V仕様
例) LTPW01-B -> AC220V-240V
スパイクインシュレーター オプション
スパイクインシュレーター 弊社注文コード: SPF-01 3個セット ￥ 13,800(税込）
メカニックダイオード構造により、接地面からの振動をブロックします。
ネジ経４mmで標準のアルミダイキャストインシュレーターと交換して使えます。
本機は、電源部ですので理論的には本オプションを必要としませんが、完璧を目指すユーザー様は導入された方が良いでしょう。
スパイクと台座が一体化しますので、機器の設置や移動に手間がかかりません。
出荷時は、標準のアルミダイキャストインシュレーターが本体に取り付けられて、本オプションは先端破損防止のため同梱されます。簡単に装着可能です。
【KRYNA T-PROP TP-3 M4】の製品です。
( 弊社斡旋品 )
★弊社旧製品は、交換ができない機種がありますのでご注意ください。
Ｇａｌｌｅｒｙ
画像をクリックすれば大きい写真が見られます。6枚目にキャスト付きフロントパネルあります。
Ｑ＆Ａ
私達の用いている測定器は非常に高感度ですが、本電源を使用しても、計測される校正値は全く変わりません。高級電源ケーブル、高級ＢＮＣケーブルでもそうなのですが、これらは測定結果の違いが出ません。しかし、多くの方はブラインド評価で良好な方向への音質の変化が得られています。
本電源器の標準でご用意しているＤＣケーブルは、１４ゲージの直径8mm極太タイプを使っています。そのため、ねじ込み式ＤＣプラグジャックの構造でないと不用意にプラグが抜けてしまう可能性がある事から、ねじ込み式を採用しています。純正以外の電源をお使いの場合で、ケーブルがそれほど太くない場合は、ねじ込み式プラグである必要性はありません。
ＸＬＲコネクターは、オーディオ機器のコネクターとして信頼性も高く標準的に使われています。そして４ピンＸＬＲコネクターは従来からＤＣ電源用としても使われてきました。プラスとマイナスに、それぞれ２ピンを割り当てるなど、信頼性を高める設計をしています。また、大手メーカー製コネクターの採用など、厳選したパーツ採用していますので安心してご使用いただけます。
