DC インラインエンハンサー LT3045x12 Version
DCインラインエンハンサー LT3045×12 Version

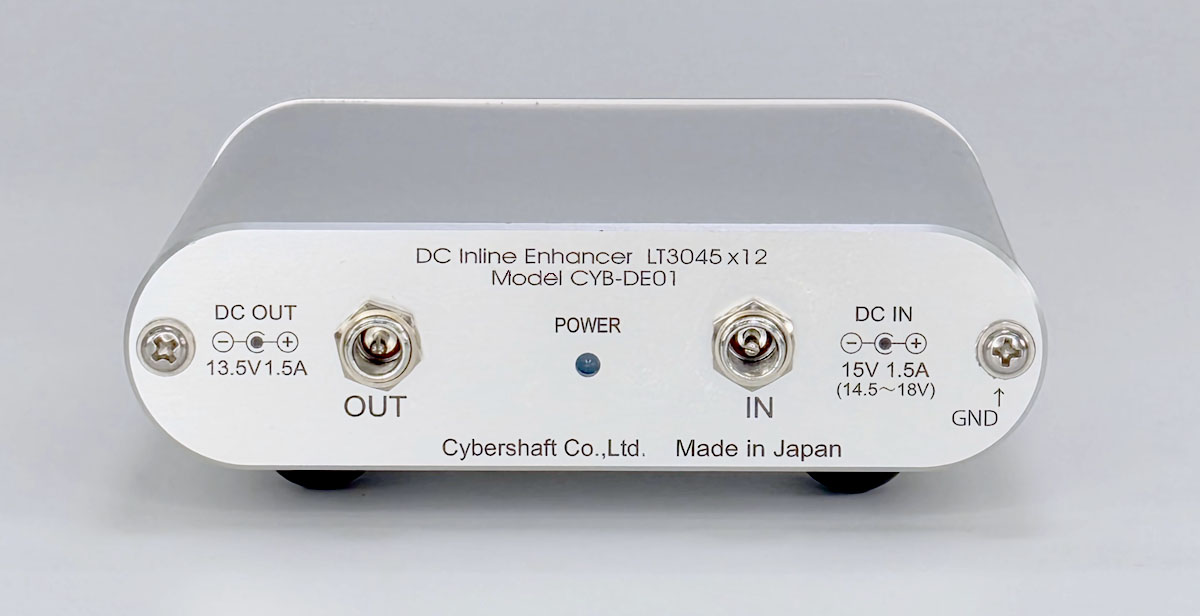

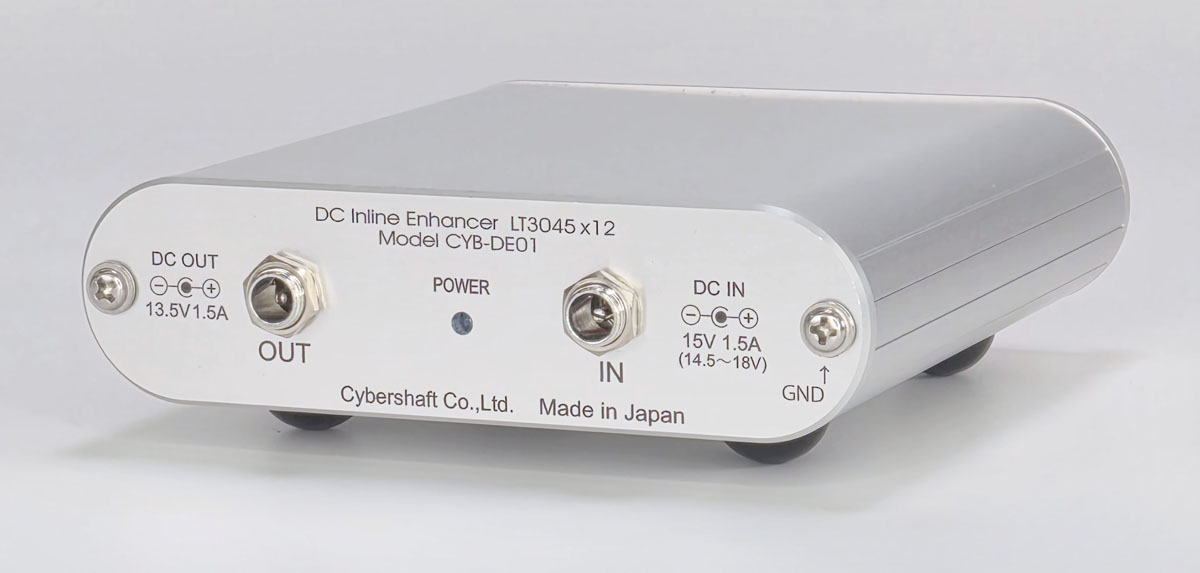

型番：CYB-DE01 販売価格 ￥42,350（税込）
弊社超低ノイズDC電源シリーズ LTPW02／03／05／06と、高精度クロックなどのDC入力機器との間に挿入することで、DC電源ラインのノイズをさらに低減するDCインラインエンハンサーです。
本製品は、超低ノイズ・リニアレギュレータ LT3045を12基並列で搭載。LT3045の低ノイズ性能を最大限に活かした回路設計により、極めて低いノイズレベルを実現します。
※外部DC電源およびDC接続ケーブルは別売です。
特徴
- 弊社のOCXOクロック製品およびクロック分配器のDC電源ラインに使用でき、電源由来のノイズをさらに低減します。
- LT3045を12基並列で搭載。LT3045のデバイス仕様に基づく理論値で、0.231 μV RMSという極めて低いノイズレベルを実現します。

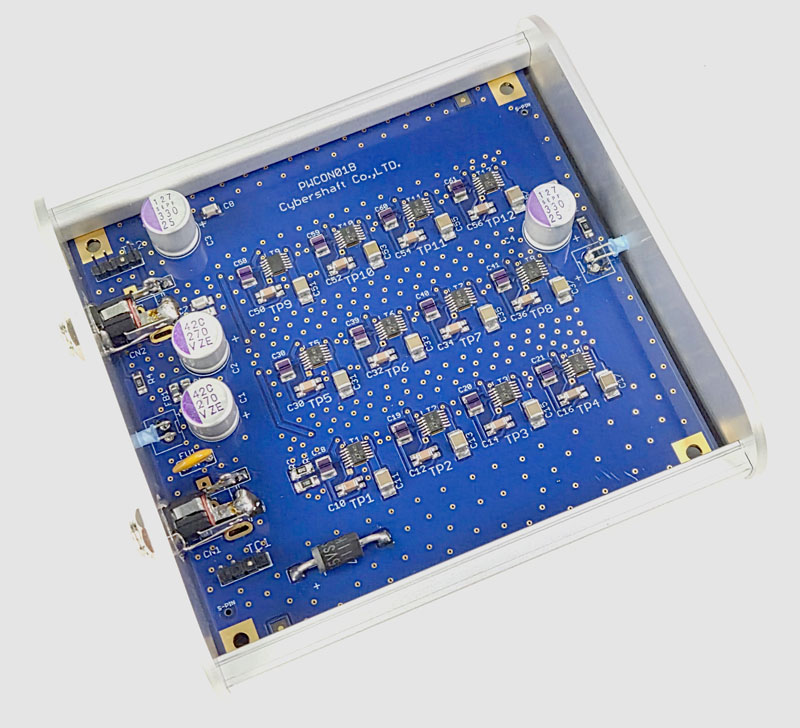

- LT3045の性能を最大限に引き出すため、デバイス仕様に基づいて回路構成およびPCBパターンを厳密に設計しています。
- 外部DC電源専用です。弊社製外部電源 LTPW02／03／05／06のDC出力に接続してご使用いただけます。また、14.5V〜17Vの対応外部DC電源をご用意いただくことでも使用できます。
- 2年間の無償修理保証が付属します。
超低ノイズデバイス LT3045について
LT3045は、Analog Devices社の超低ノイズ・高PSRRリニアレギュレータです。

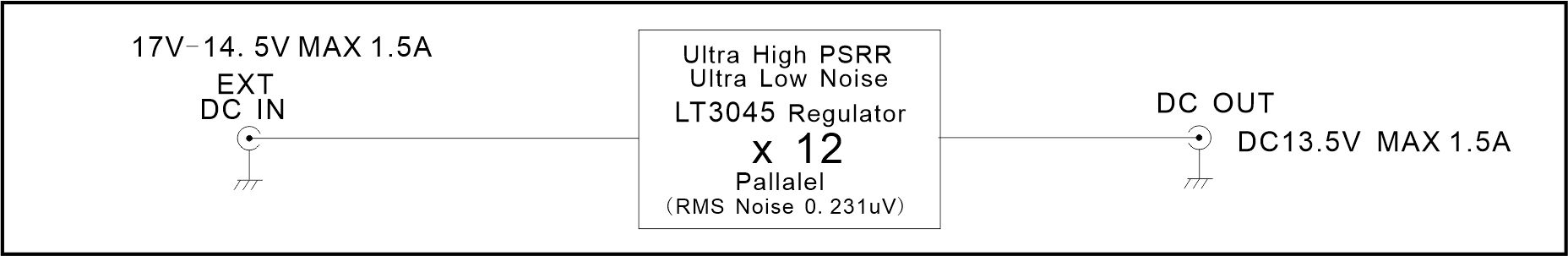

複数のLT3045を並列動作させることで、出力ノイズをさらに低減することができます。本製品では12基を並列で使用し、LT3045のデバイス仕様に基づく理論上のノイズレベルは0.231 μV RMSとなります。
さらに、LT3045を使用した電源回路を多段構成とすることで、電源ラインから侵入するノイズやリップルに対して、より高い除去効果を得ることができます。

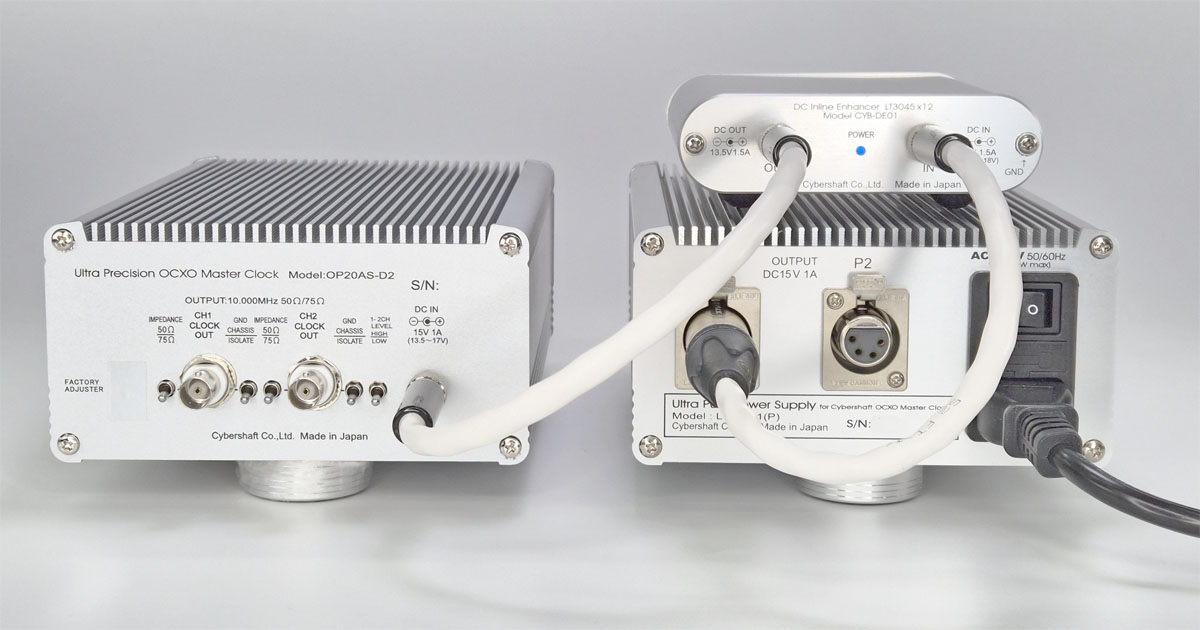

弊社製外部DC電源 LTPW02／03／05／06、本製品 CYB-DE01、さらにOCXO本体内部のLT3045による多段構成とすることで、電源ノイズを段階的に低減し、OCXOへよりクリーンなDC電源を供給します。
注）PSRR（Power Supply Rejection Ratio：電源電圧変動除去比）とは、入力電源に含まれるリップルやノイズが出力側へ現れるのを抑制する性能を示す指標です。
仕 様
付属品：取扱説明書
※DC電源ケーブルは付属していません。別途、対応するDC電源ケーブルをご用意ください。
入力電圧：14.5V〜17V
出力電圧：13.5V
DCコネクター規格：外径5.5mm／内径2.1mm、ねじ込み対応
本体サイズ：W110mm × D150mm × H40mm（突起部含む）
重量：約0.3kg
○ 2年間の無償修理保証付き
○ 国内生産物賠償責任保険加入済み製品
※デザイン・仕様は、改良のため予告なく変更する場合があります。
製品型番説明
型番「CYB-DE01」 固有型番
Ｇａｌｌｅｒｙ
画像をクリックすれば大きい写真が見られます。
